Kupplungen

BJ-Gear GmbH bietet eine breite Palette von Kupplungen an, darunter Zahnrad-, Klauen-, Servo-, Metallbalg- und Hülsenkupplungen. Unsere Auswahl umfasst unsere eigene Marke AXO sowie international anerkannte Hersteller.
Liste
Sortieren nach:

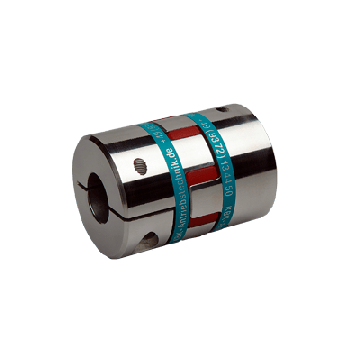

  • Material Aluminium und Polyurethan
  • Länge (mm) 78
  • Maximales Moment (Nm) 60
  • Hersteller KBK
  • Kupplungsgröße 24
  • Außendurchmesser (mm) Ø55
  • Bohrung D1 Ø20mm H7 mit Keilnut
  • Bohrung D2 Ø20mm H7 mit Keilnut
125,37 €
ohne MwSt
  • Material Aluminium und Polyurethan
  • Länge (mm) 90
  • Maximales Moment (Nm) 124
  • Hersteller KBK
  • Kupplungsgröße 28
  • Außendurchmesser (mm) Ø65
  • Bohrung D1 Ø25mm H7 mit Keilnut
  • Bohrung D2 Ø28mm H7 mit Keilnut
146,42 €
ohne MwSt

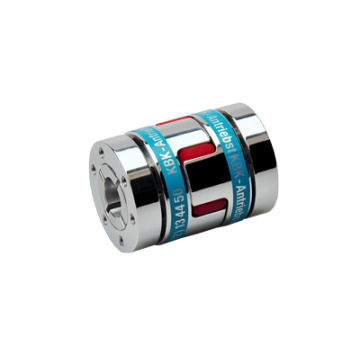

  • Material Aluminium, Stahl und Polyurethan
  • Länge (mm) 76
  • Maximales Moment (Nm) 160
  • Hersteller KBK
  • Kupplungsgröße 28
  • Außendurchmesser (mm) Ø65
  • Bohrung D1 Ø22mm H7
  • Bohrung D2 Ø25mm H7
163,85 €
ohne MwSt
  • Material Aluminium, Stahl und Polyurethan
  • Länge (mm) 40
  • Maximales Moment (Nm) 21
  • Hersteller KBK
  • Kupplungsgröße 19
  • Außendurchmesser (mm) Ø40
  • Bohrung D1 Ø19mm H7
  • Bohrung D2 Ø19mm H7
110,62 €
ohne MwSt
  • Material Edelstahl und Polyurethan
  • Länge (mm) 90
  • Maximales Moment (Nm) 124
  • Hersteller KBK
  • Kupplungsgröße 28
  • Außendurchmesser (mm) Ø65
  • Bohrung D1 Ø25mm H7 mit Keilnut
  • Bohrung D2 Ø30mm H7 mit Keilnut
146,42 €
ohne MwSt
  • Material Aluminium und Polyurethan
  • Länge (mm) 90
  • Maximales Moment (Nm) 123
  • Hersteller KBK
  • Kupplungsgröße 28
  • Außendurchmesser (mm) Ø65
  • Bohrung D1 Ø24mm H7 mit Keilnut
  • Bohrung D2 Ø25mm H7 mit Keilnut
146,42 €
ohne MwSt
  • Material Aluminium, Stahl und Polyurethan
  • Länge (mm) 50
  • Maximales Moment (Nm) 21
  • Hersteller KBK
  • Kupplungsgröße 19
  • Außendurchmesser (mm) Ø40
  • Bohrung D1 Ø20mm H7
  • Bohrung D2 Ø20mm H7
61,81 €
ohne MwSt
  • Material Edelstahl und Polyurethan
  • Länge (mm) 78
  • Maximales Moment (Nm) 60
  • Hersteller KBK
  • Kupplungsgröße 24
  • Außendurchmesser (mm) Ø55
  • Bohrung D1 Ø20mm H7 mit Keilnut
  • Bohrung D2 Ø20mm H7 mit Keilnut
294,99 €
ohne MwSt
  • Material Aluminium und Polyurethan
  • Länge (mm) 35
  • Maximales Moment (Nm) 9.4
  • Hersteller KBK
  • Kupplungsgröße 14
  • Außendurchmesser (mm) Ø30
  • Bohrung D1 Ø10mm H7
  • Bohrung D2 Ø10mm H7
40,49 €
ohne MwSt
  • Material Edelstahl und Aluminium
  • Länge (mm) 102
  • Maximales Moment (Nm) 150
  • Hersteller KBK
  • Kupplungsgröße 150
251,28 €
ohne MwSt

Forståelse af forskellige typer koblinger i mekaniske systemer
Udforsk det brede udvalg af koblinger fra BJ-Gear A/S, herunder tandkoblinger, klo- og servokoblinger, metal koblinger, muffekoblinger, metalgitter koblinger samt sikkerheds- og frakoblende koblinger.

Dyk dybere ned i hver koblingstype for at opdage de specifikke funktioner og fordele, der er skræddersyet til dine mekaniske systems behov:



Tandkoblinger

Tandkoblinger er også kendt som buede tandkoblinger. Navet har tandhjul skåret på den ydre diameter, mens kassen har matchende tandhjul skåret på den indre diameter. Navet og kassen er forbundet ved tænderne på tandhjulene, hvilket tillader dem at overføre moment og rumme en vis afvigelser mellem akslerne. Tandkoblinger er lavet af stål og kræver smøring med fedt. De er velegnede til applikationer, der kræver højt moment og balance, såsom kraner, løftere, transportører og industrielle drev.



Klo- og servokoblinger

Klo- og servokoblinger er typer af elastiske koblinger, der kan overføre høje momenter og kompensere for akselafvigelser. De består af to nav der er forbundet af en elastomer del, som også giver vibrationsdæmpning og elektrisk isolation. Klo- og servokoblinger er velegnede til positioneringsapplikationer, der kræver præcis og pålidelig kraftoverførsel. De fås i forskellige designs, såsom opdelt klemmenav, nøglevejsforbindelse eller konisk klemmeforstærkning, afhængigt af monterings- og klemmekravene.



Bælgkobling i metal

Bælgkobling i metal bruges til at overføre moment eller roterende bevægelse mellem to aksler med høj vinkelpræcision. De er velegnede til applikationer, der kræver høj dynamisk positionering, såsom servodrev, maskinværktøjer, medicinsk udstyr, robotter og mere. De har flere fordele, såsom høj torsionel stivhed, slid- og vedligeholdelsesfri drift, lav inertimoment og modstand mod høje temperaturer. Metalbælgkoblinger fås i forskellige designs, såsom klemmenav, koniske klemmebøsninger, flangemontering, opdelte nav, aksialt stikbart og linjeaksel.



Muffekoblinger

Muffekoblinger består af en hul cylinder eller ærme, der passer over enderne af to aksler. Muffekoblinger bruges til at overføre moment mellem aksler, der ikke har afvigelse eller endebelastning. De er enkle og nemme at installere, men de kan ikke rumme fleksibilitet eller vibrationsdæmpning. Muffekoblinger kaldes også bokskoblinger og bruges almindeligt i industrielle maskiner og motorer.



Metalgitter koblinger

Metalgitter koblinger er en fleksible koblinger, der kan overføre høje momentniveauer og dæmpe vibrationer og stødbelastninger. De består af to metalnav med buede tænder, der griber ind i en fjederlignende gitterelement. Gitterelementet kan bøje sig og glide langs navtænderne, hvilket tillader en vis afvigelse og dæmpning af stødpåvirkninger. Metalgitterkoblinger er velegnede til applikationer, der kræver høj ydeevne, pålidelighed og nem vedligeholdelse.



Sikkerheds- og frakoblende koblinger

Sikkerhedskoblingerne, også kaldet momentbegrænserkoblinger, afbryder hurtigt kraftoverførslen, når momentet overstiger en fastsat grænse, hvilket forhindrer skade og nedetid. Ved at fungere på et fjederbelastet kuglelejesystem sikrer de en solid transmission, indtil den forudindstillede tærskel er overskredet.
