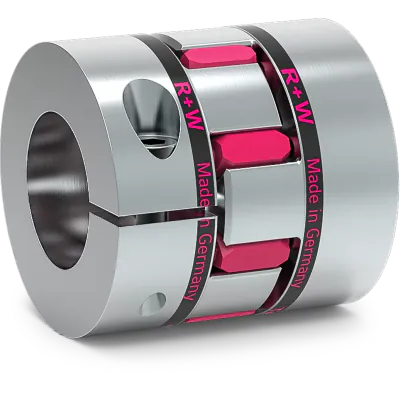

R+W EKL 150 B 35 35 Elastomerkupplung, Aluminium und TPU
HV3020010193Die Elastomerkupplung EKL 150 mit Klemmnabe ist eine Kupplung, die für den Einsatz in verschiedenen industriellen Anwendungen konzipiert wurde. Mit ihren Hauptmerkmalen, Spezifikationen und ihrer langlebigen Konstruktion bietet diese Kupplung Zuverlässigkeit und Benutzerfreundlichkeit.
Spezifikationen
Produktbeschreibung
Downloads
143,00 €
auf Bestellung
Voraussichtlicher Versand: 07-03-2025
Weitere Informationen
Material
Aluminium und TPU
Länge (mm)
62
Elastomer Einsatz
B
Maximales Moment (Nm)
400
Hersteller
R+W
Kupplungsgröße
150
Außendurchmesser (mm)
Ø66,5
Bohrung D1
Ø35mm H7 Bohrung mit Keilnut
Bohrung D2
Ø35mm H7 Bohrung mit Keilnut
Beschreibung
Hauptmerkmale:
- Kurze Baulänge: Die kompakte Bauweise der EKL Größe 150 sorgt für minimalen Platzbedarf.
- Einfache Montage: Die beiden konzentrisch bearbeiteten Naben der Kupplung mit gebogenen Backen und Klemmschrauben auf jeder Seite ermöglichen eine einfache und effiziente Montage.
- Schwingungsdämpfung: Die Kupplung dämpft Schwingungen effektiv, was den Verschleiß der angeschlossenen Geräte reduziert und einen reibungsloseren Betrieb fördert.
Spezifikationen:
- Elastomer Typ: Typ B-Elastomer
- Shore-Härte von 64 Sh D
- Temperaturbereich: -30 °C bis +120 °C.
Werkstoffe:
- Naben: Präzisionsgefertigt aus Aluminium.
- Elastomer-Einsatz: Der Elastomereinsatz der Kupplung ist aus einem verschleißfesten und thermisch stabilen TPU-Material gefertigt.
Spezifikationen der Bohrung:
- Bohrung D1: Ø35mm H7 Bohrung mit Keilnut
- Bohrung D2: Ø35mm H7 Bohrung mit Keilnut
Downloads
STEP file: EKL 150 62 B 35 PFN 35 PFN 8
STEP file: EKL 150 62 B 35 PFN 35 PFN 8.stp
Detei herunterladen
