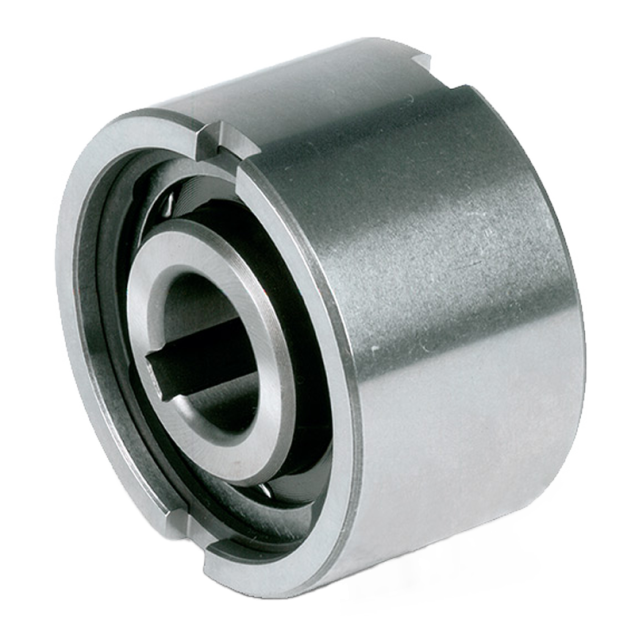

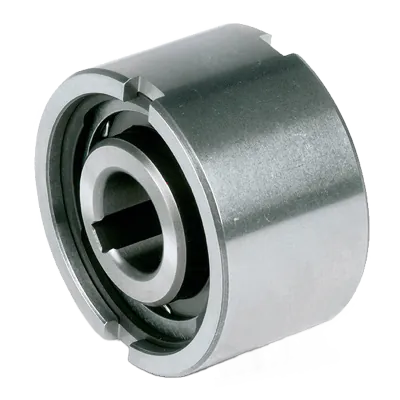

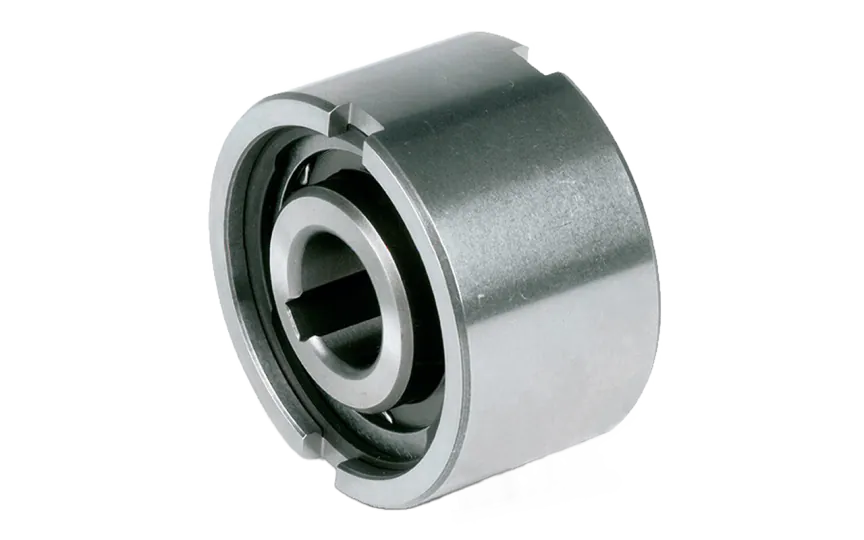

Der Stieber NF 12mm ist ein kompakter Rollenfreilauf ohne Lagerung, konzipiert für den Einsatz mit externen Lagern und Ölschmierung. Der Außendurchmesser entspricht den Maßen von Standard-Kugellagern, was die Integration in kompakte Baugruppen erleichtert.

Mit einem Wellendurchmesser von Ø12 mm ermöglicht der Freilauf Drehzahlen bis 5000 U/min (imax) und bis zu 6000 U/min im Betrieb (amax). Das maximale übertragbare Drehmoment beträgt 20 Nm. Der Innenring ist mit einer Passfedernut ausgestattet, während der Außenring eine n6-Passung für H7-Gehäuse aufweist. Zusätzliche Mitnahmenuten im Außenring sorgen für eine sichere Momentübertragung und können bei stabilen K6-Gehäusen entfallen.

Ideal für hochdrehende Rücklaufsperren, Freiläufe oder Taktanwendungen in begrenztem Bauraum.

Hauptmerkmale:

• Ø12 mm Wellenaufnahme

• Rollenfreilauf ohne Lagerung

• Max. Drehmoment: 20 Nm

• Freilaufdrehzahl: imax 5000 U/min, amax 6000 U/min

• Innenring mit Passfeder, Außenring mit n6-Presssitz

• Mitnahmenuten optional

• Außendurchmesser nach Kugellagerstandard

Technische Daten:

• Typ: NF

• Wellendurchmesser: Ø12 mm

• Max. Freilaufdrehzahl (imax): 5000 U/min

• Max. Anwendungsgeschwindigkeit (amax): 6000 U/min

• Max. Drehmoment: 20 Nm

• Innenring: mit Passfeder

• Außenring: n6-Passung mit Mitnahmenuten

• Werkstoff: Stahl

• Lagerung: extern bereitzustellen

• Schmierung/Dichtung: extern erforderlich (Standard: Öl)
