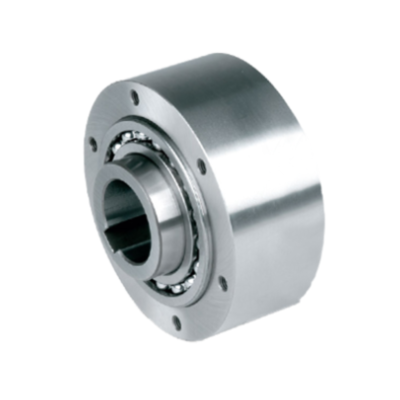

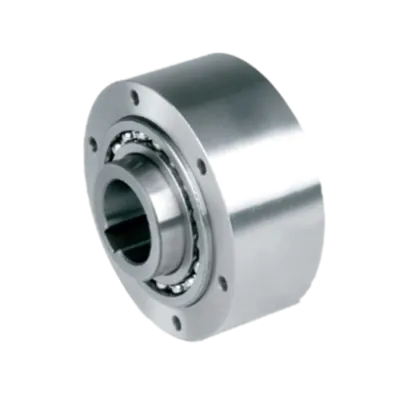

Der Stieber Freilauf GFR Ø90 mm ist ein selbsttragender Rollenfreilauf für hohe Drehmomente und industrielle Anwendungen. Er erreicht ein maximales Drehmoment von 14.500 Nm, mit einer Überholdrehzahl von 450 U/min innen und 1700 U/min außen. Die Einheit ist mit 10 Bolzenlöchern ausgestattet und eignet sich ideal für sichere, fest integrierte Installationen.

Der glatte Außenring entspricht H7-Passungstoleranzen und ermöglicht die Drehmomentübertragung durch eine verschraubte Abdeckplatte. Zwei Kugellager der Serie 160 sorgen für Lagerunterstützung – jedoch ohne axiale Belastung. Externe Ölschmierung ist erforderlich. Die GFR-Serie gehört zum modularen System von Stieber und wird mit F-Serie Deckplatten kombiniert. Zwei Papierdichtungen sind im Lieferumfang enthalten.

Technische Daten:

• Wellendurchmesser: Ø90 mm

• Überholdrehzahl (imax): 450 U/min

• Außendrehzahl (amax): 1700 U/min

• Maximales Drehmoment: 14.500 Nm

• Bolzenlöcher: 10

• Material: Stahl

• Schmierung: Externes Öl

• Außenring: Glatt, H7 Passung

• Lagerung: Zwei Kugellager der Serie 160 (nicht axial belastbar)

Anwendungen:

• Für Rücklaufsperren, Überholkupplungen und Indexierung

• Integration mit F-Serie Deckeln

• Zuverlässig bei kontinuierlichem Einsatz
