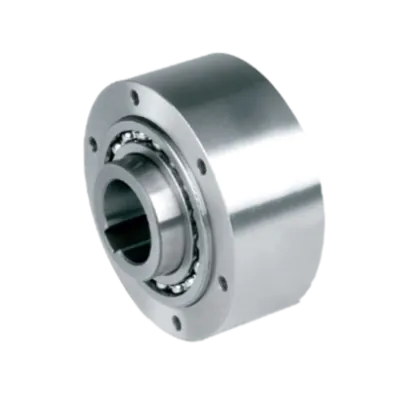

Der Stieber Freilauf GFR Ø80 mm ist ein modularer Rollenfreilauf, ausgelegt für Ø80 mm Wellendurchmesser. Er erreicht eine Überholdrehzahl von 500 U/min innen und 1900 U/min außen, bei einem maximalen Drehmoment von 8.500 Nm. Die Montage erfolgt über 10 Bolzenlöcher, was eine sichere und gleichmäßige Lastverteilung gewährleistet.

Das Modell ist Teil des Stieber-Modulsystems, gelagert auf zwei Kugellagern der Serie 160 und für den Betrieb mit externer Ölschmierung ausgelegt. Der glatte Außenring ist für H7-Bohrungen geeignet, während die Drehmomentübertragung über Abdeckplatten und Bolzen erfolgt. Zwei Papierdichtungen werden mitgeliefert, um eine sichere Abdichtung zwischen Außenring und Deckel zu gewährleisten.

Technische Daten:

• Wellendurchmesser: Ø80 mm

• Überholdrehzahl (imax): 500 U/min

• amax (außen): 1900 U/min

• Max. Drehmoment: 8.500 Nm

• Bohrungen: 10

• Material: Stahl

• Schmierung: Öl (extern)

• Außenring: Glatt, Passung H7

• Lagerung: Zwei Kugellager der Serie 160 (nicht axial belastbar)

Anwendungen:

• Überholkupplungen und Rücklaufsperren

• Modulare Antriebssysteme

• Hochgeschwindigkeitsanwendungen mit hohem Drehmoment

• Integration mit F-Deckeln und Öldichtung
