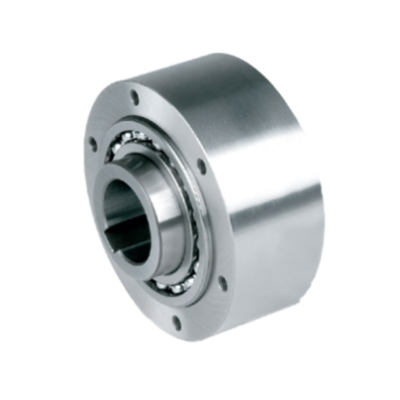

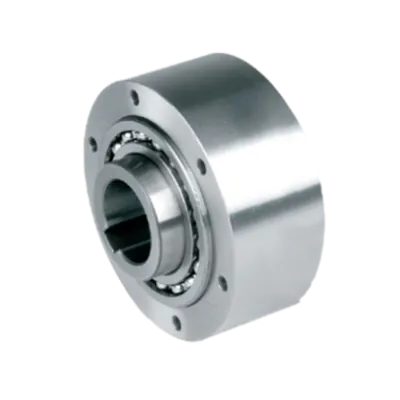

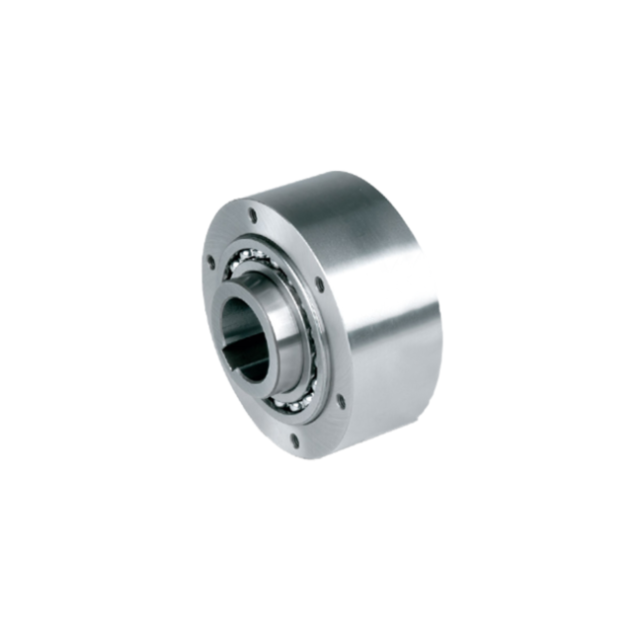

Stieber Freilauf GFR 15 Stahl
HV73100740Die Stieber Freilaufkupplung GFR 15 ist eine Rollenfreilaufkupplung und Teil des Stieber-Baukastensystems, ausgelegt für Überhol-, Indexier- und Rücklaufsperranwendungen.
Die Einheit ist lagerunterstützt mit zwei Lagern der 160er-Serie und erfordert Ölschmierung. Sie muss in ein Gehäusesystem integriert werden, das eine geeignete Schmierung und Abdichtung gewährleistet. Die Lager dürfen nicht axial belastet werden.
Der Außenring der GFR-Serie ist glatt ausgeführt und dient zum Aufnehmen und Zentrieren von Bauteilen mit einer Bohrung nach H7-Toleranz. Das Drehmoment wird über Schrauben durch eine Deckplatte übertragen, in der Regel unter Verwendung von F-Serien-Deckeln, die gleichzeitig Schmierung und Abdichtung sicherstellen. Deckel werden üblicherweise paarweise kombiniert.
Die GFRN-Variante unterscheidet sich lediglich durch eine Nut auf dem Außendurchmesser zur Drehmomentübertragung. Jede Einheit wird mit zwei Papierscheiben geliefert, die zwischen Außenring und Deckplatten montiert werden.
auf Bestellung
Voraussichtlicher Versand:
Weitere Informationen
Beschreibung
Hauptmerkmale:
- Gelagert: Der Freilauf ist mit zwei Lagern der Serie 160... ausgestattet, die eine robuste Lagerung und einen reibungslosen Betrieb gewährleisten.
- Ölschmierung: Entwickelt für den Betrieb mit Ölschmierung, was die Langlebigkeit erhöht und die Wartungsanforderungen reduziert.
- Einfache Integration: Kompatibel mit Konstruktionen, die eine Ölschmierung und -abdichtung bieten, wodurch eine nahtlose Integration in verschiedene Aufbauten gewährleistet wird.
- Vermeidung von Axialspannungen: Die Lager dürfen nicht axial belastet werden, was die Haltbarkeit und Langlebigkeit des Freilaufs gewährleistet.
- Zuverlässige Leistung: Der GFR-Freilauf liefert konstante und zuverlässige Leistung unter verschiedenen Bedingungen.
- Vielseitige Anwendung: Ideal für verschiedene Anwendungen, einschließlich Maschinen, Industrieanlagen und Automatisierungssysteme.
