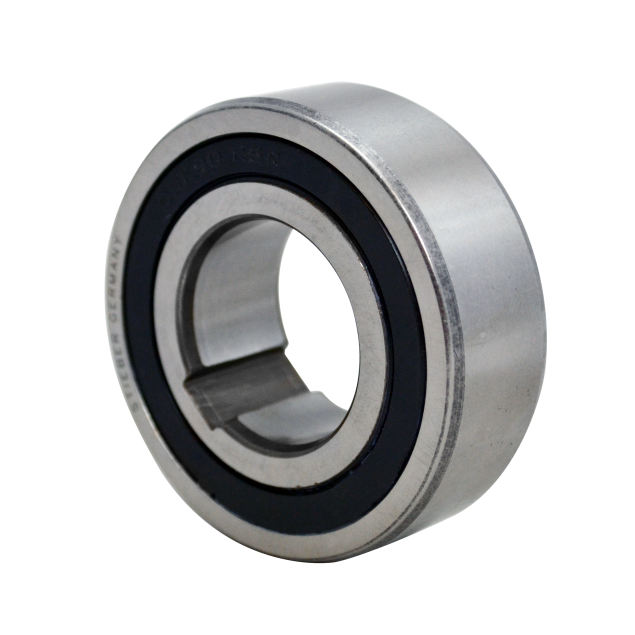

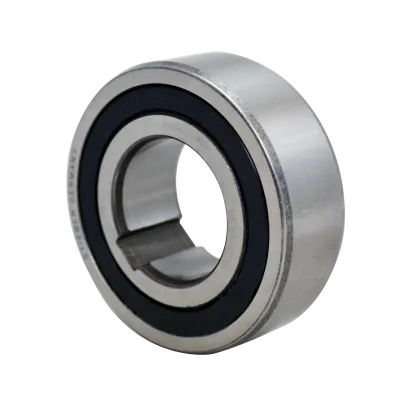

Die Stieber CSK 30mm P ist ein Freilauf, der in ein Rillenkugellager der Serie 62 integriert ist. Er ermöglicht sowohl die radiale Lagerung als auch die Funktion als Überholkupplung in einer kompakten Einheit. Für Wellen mit Ø30 mm geeignet, bietet die Einheit ein maximales Drehmoment von 130 Nm und ein Schleppmoment von 4,4 Nm im Überholbetrieb.

Die Ausführung P verfügt über eine Passfedernut im Innenring, passend für einen Wellensitz nach k6-Toleranz. Der Außenring muss mit Presspassung in ein stahlverstärktes Gehäuse mit N6-Toleranz eingesetzt werden, um Ausrichtung und Stabilität sicherzustellen. Zusätzliche Lagerung ist nicht erforderlich.

Der Freilauf ist werksseitig fettgeschmiert und durch Schutzbleche gegen Partikel >0,3 mm gesichert. Er eignet sich ideal für Überholbetrieb, Rücklaufsperren und Indexieranwendungen in automatisierten Systemen und Förderanlagen.

Temperaturbereich: +5°C bis +60°C. Über 50°C wird der Einsatz von Nylos-Dichtungen empfohlen.

Technische Daten:

• Wellendurchmesser: Ø30 mm

• Max. Drehmoment: 130 Nm

• Schleppmoment: 4,4 Nm

• Typ: Freilauf im 62er Kugellager integriert

• Schmierung: Fettgeschmiert (ab Werk)

• Abdichtung: Gegen Partikel >0,3 mm geschützt

• Innenring: Passfedernut, Wellensitz k6

• Außenring: Presssitz, Gehäusetoleranz N6

• Lagerung: Voll integriert

• Anwendungen: Überholen, Rücklaufsperre, Indexieren

• Temperaturbereich: +5°C bis +60°C (Nylos empfohlen >50°C)
