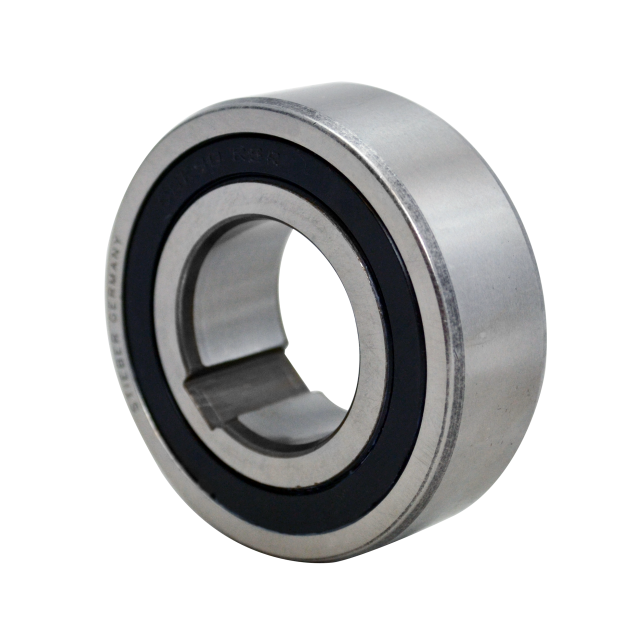

Die Stieber CSK 17mm P ist eine Sprag-Freilaufkupplung, integriert in ein Rillenkugellager der Serie 62. Sie wurde entwickelt, um radiale Belastungen aufzunehmen und die Drehbewegung in nur eine Richtung zu ermöglichen. Bei einem Wellendurchmesser von Ø17 mm überträgt die Kupplung ein maximales Drehmoment von 30 Nm und ein Schleppmoment von 1,1 Nm im Überholbetrieb.

Die Ausführung CSK..P verfügt über eine Passfedernut in der Innenring, geeignet für Wellen mit Toleranz k6. Der Außenring ist mit Presspassung in ein präzise bearbeitetes Stahlgehäuse mit Toleranz N6 einzubauen, um eine sichere Lagerung und Ausrichtung zu gewährleisten. Eine zusätzliche Lagerung ist nicht notwendig, da die Kupplung vollständig gelagert ist.

Die Kupplung ist werkseitig fettgeschmiert und durch Schutzbleche gegen Partikel >0,3 mm gesichert. Sie eignet sich für Anwendungen wie Überholbetrieb, Rücklaufsperre und leichte Indexierung, z. B. in Förderanlagen, Verpackungstechnik und Automatisierungslösungen.

Der empfohlene Temperaturbereich liegt bei +5°C bis +60°C. Bei Umgebungstemperaturen über 50°C wird der Einsatz von “Nylos”-Dichtungen dringend empfohlen.

Technische Daten:

• Wellendurchmesser: Ø17 mm

• Max. Drehmoment: 30 Nm

• Schleppmoment: 1,1 Nm

• Typ: Sprag-Freilauf im Kugellager der Serie 62

• Schmierung: Werksseitig fettgeschmiert

• Abdichtung: Geschützt gegen Partikel >0,3 mm

• Innenring: Passfedernut, Wellensitz k6

• Außenring: Presssitz, Gehäusetoleranz N6

• Lagerung: Integriert

• Anwendungen: Überholen, Rücklaufsperre, Indexierung

• Temperaturbereich: +5°C bis +60°C (Nylos-Dichtungen empfohlen >50°C)
