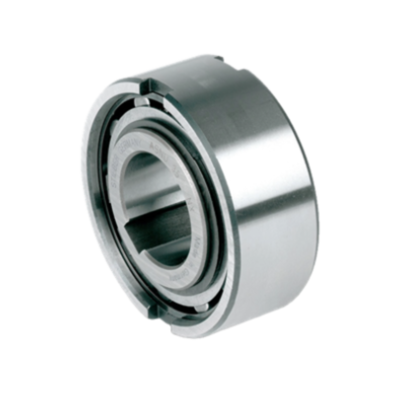

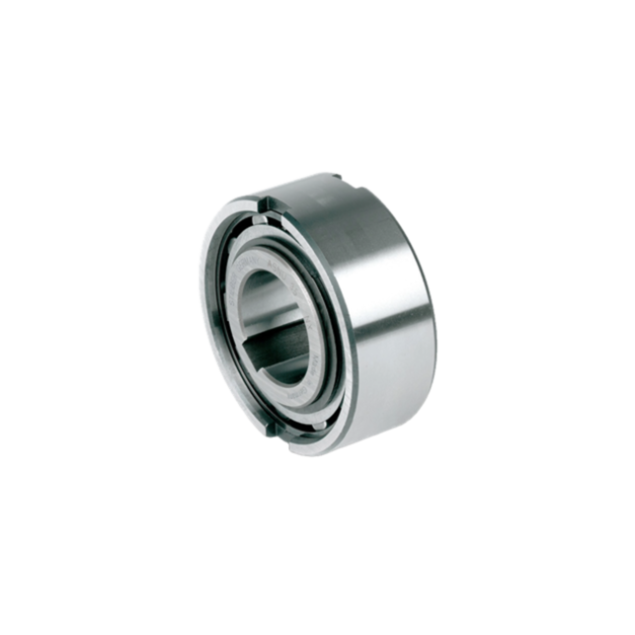

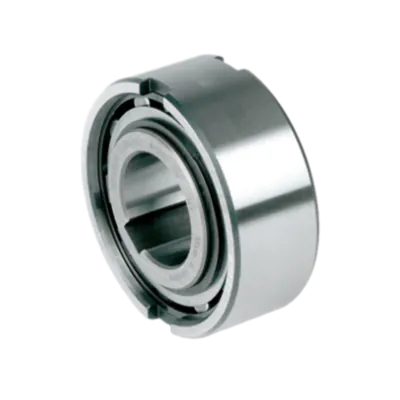

Der Stieber ASNU 8mm ist ein kompakter Rollenfreilauf ohne Lagerunterstützung. Externe Lagerung ist erforderlich, um axiale und radiale Kräfte aufzunehmen. Mit einer Wellendurchführung von Ø8 mm erreicht dieser Freilauf Drehzahlen bis 3300 U/min (imax) und Anwendungen bis 5000 U/min (amax). Das maximale Drehmoment beträgt 12 Nm bei einem Reibmoment von 1,6 Nm.

Der Innenring ist mit einer Passfedernut ausgestattet. Der Außenring hat eine n6-Presspassung zur Montage in H7-Gehäusen. Seitenkerben am Außenring unterstützen die Drehmomentübertragung – können aber entfallen, wenn ein Gehäuse mit K6-Passung ausreichend stabil ist. Der Außendurchmesser entspricht dem von 63er Kugellagern, was eine kompakte Integration ermöglicht.

Ideal für Miniaturanwendungen im Bereich Rücklaufsperre, Takten oder Freilauf.

Hauptmerkmale:

• Ø8 mm Wellenaufnahme

• Rollenfreilauf ohne Lagerung

• Max. Drehmoment: 12 Nm, Reibmoment: 1,6 Nm

• Freilaufdrehzahl: imax 3300 U/min, amax 5000 U/min

• Innenring mit Passfeder, Außenring mit Presspassung

• Zulässige axiale Fehlausrichtung: ± S/2

• Außendurchmesser gemäß 63er Kugellager

Technische Daten:

• Typ: ASNU

• Wellendurchmesser: Ø8 mm

• Max. Freilaufdrehzahl (imax): 3300 U/min

• Max. Anwendungsgeschwindigkeit (amax): 5000 U/min

• Max. Drehmoment: 12 Nm

• Reibmoment: 1,6 Nm

• Innenring: mit Passfeder

• Außenring: Presssitz (n6) mit Nuten

• Werkstoff: Stahl

• Lagerung: extern bereitzustellen

• Schmierung/Dichtung: extern erforderlich
