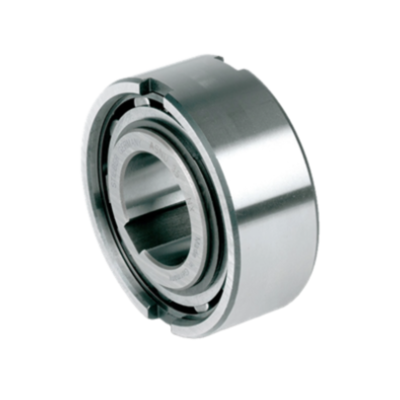

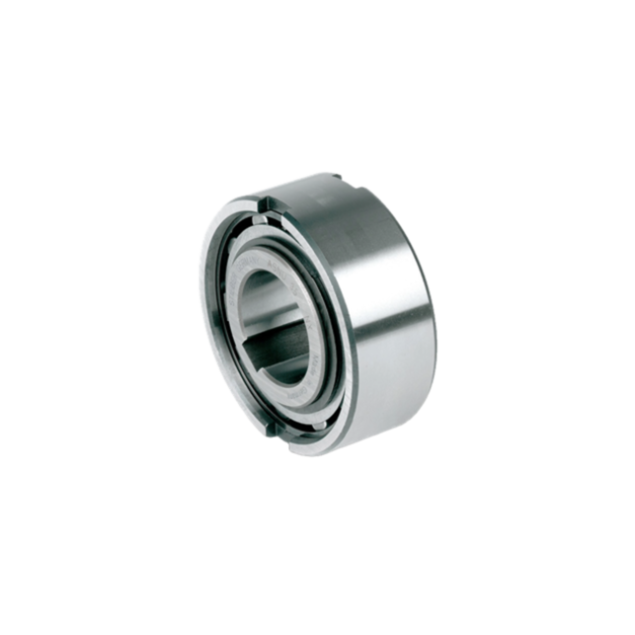

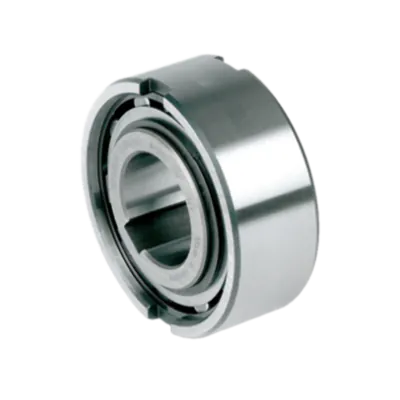

Der Stieber ASNU 80mm ist ein freitragender Rollenfreilauf ohne integrierte Lager. Er erfordert externe Lager zur Aufnahme axialer und radialer Kräfte sowie eine externe Schmierung und Abdichtung. Mit einem Wellendurchmesser von Ø80 mm ermöglicht er Freilaufdrehzahlen bis 550 U/min (imax) und Anwendungsgeschwindigkeiten bis 850 U/min (amax). Das maximale Drehmoment beträgt 3275 Nm bei einem Reibmoment von 180 Nm.

Der Innenring ist mit einer Passfedernut zur Wellenmontage versehen. Der Außenring besitzt eine n6-Presspassung für Gehäuse mit H7-Toleranz. Bei Verwendung einer K6-Gehäusetoleranz können die seitlichen Mitnahme-Nuten entfallen, sofern das Gehäuse ausreichend steif ist. Die Konstruktion erlaubt eine axiale Fehlausrichtung zwischen Innen- und Außenring von ± S/2. Der Außendurchmesser entspricht dem von Kugellagern der Serie 63.

Ideal für Anwendungen wie Rücklaufsperre, Freilauf oder Takten in kompakten Antriebslösungen.

Hauptmerkmale:

• Ø80 mm Wellenaufnahme

• Rollenfreilauf ohne Lager

• Innenring mit Passfeder, Außenring mit Presspassung

• Max. Drehmoment: 3275 Nm, Reibmoment: 180 Nm

• Freilaufdrehzahl: imax 550 U/min, amax 850 U/min

• Zulässige axiale Fehlausrichtung: ± S/2

• Außendurchmesser gemäß 63er Kugellager

Technische Daten:

• Typ: ASNU

• Wellendurchmesser: Ø80 mm

• Max. Freilaufdrehzahl (imax): 550 U/min

• Max. Anwendungsgeschwindigkeit (amax): 850 U/min

• Max. Drehmoment: 3275 Nm

• Reibmoment: 180 Nm

• Innenring: mit Passfeder

• Außenring: Presssitz (n6) mit Nuten

• Werkstoff: Stahl

• Lagerung: extern bereitzustellen

• Schmierung/Dichtung: extern erforderlich
