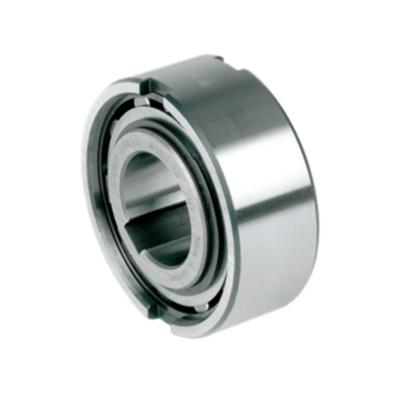

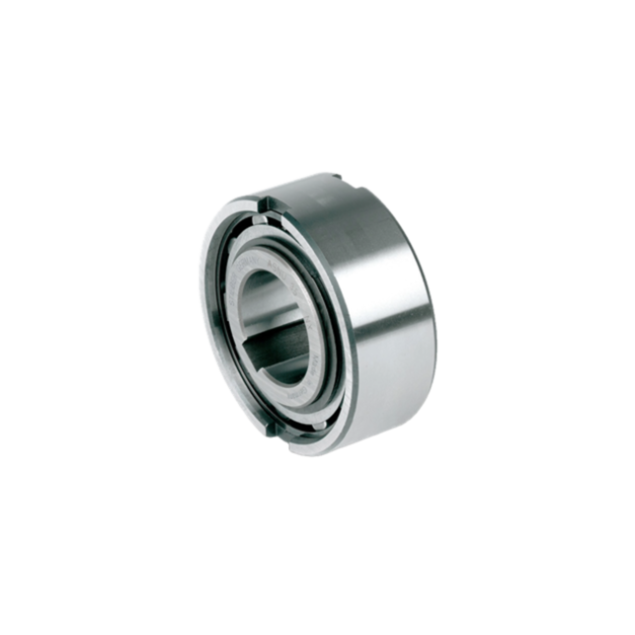

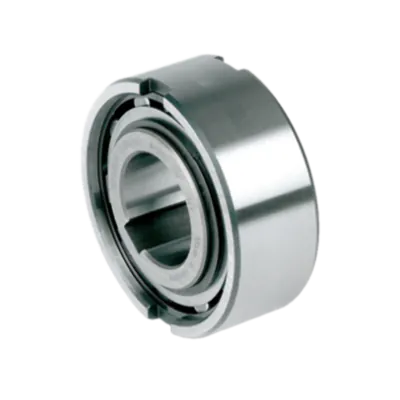

Der Stieber ASNU 40mm ist ein robuster Rollenfreilauf ohne integrierte Lagerung. Für den Betrieb sind externe Lager, Schmierung und Abdichtung erforderlich. Er eignet sich ideal für Anwendungen wie Freilauf, Rücklaufsperre oder Takten in industriellen Antrieben.

Mit einem Wellendurchmesser von Ø40 mm unterstützt der ASNU 40mm Freilauf Drehzahlen bis 1100 U/min im Freilauf und bis zu 1700 U/min im Antrieb. Er überträgt ein maximales Drehmoment von 538 Nm bei einem Reibmoment von 38 Nm. Der Innenring ist mit einer Passfedernut ausgestattet. Der Außenring hat eine n6-Presspassung für H7-Gehäuse und verfügt über Mitnahme-Nuten zur positiven Drehmomentübertragung – entbehrlich bei ausreichend steifen K6-Gehäusen.

Der Außendurchmesser entspricht der 63er Kugellagerreihe und ermöglicht so eine platzsparende Integration mit Lagern in gemeinsamer Passung. Die Konstruktion erlaubt eine axiale Fehlausrichtung von ± S/2.

Hauptmerkmale:

• Ø40 mm Wellenaufnahme

• Rollenfreilauf ohne Lager

• Innenring mit Passfeder, Außenring mit n6-Presssitz

• Max. Drehmoment: 538 Nm, Reibmoment: 38 Nm

• Freilaufdrehzahl: imax 1100 U/min, amax 1700 U/min

• Zulässige axiale Fehlausrichtung: ± S/2

• Außendurchmesser gemäß 63er Kugellager

Technische Daten:

• Typ: ASNU

• Wellendurchmesser: Ø40 mm

• Max. Freilaufdrehzahl (imax): 1100 U/min

• Max. Anwendungsgeschwindigkeit (amax): 1700 U/min

• Max. Drehmoment: 538 Nm

• Reibmoment: 38 Nm

• Innenring: mit Passfeder

• Außenring: n6-Passung mit Mitnahme-Nuten

• Werkstoff: Stahl

• Lagerung: extern bereitzustellen

• Schmierung/Dichtung: extern erforderlich
