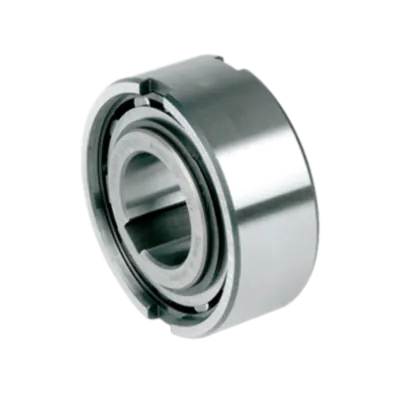

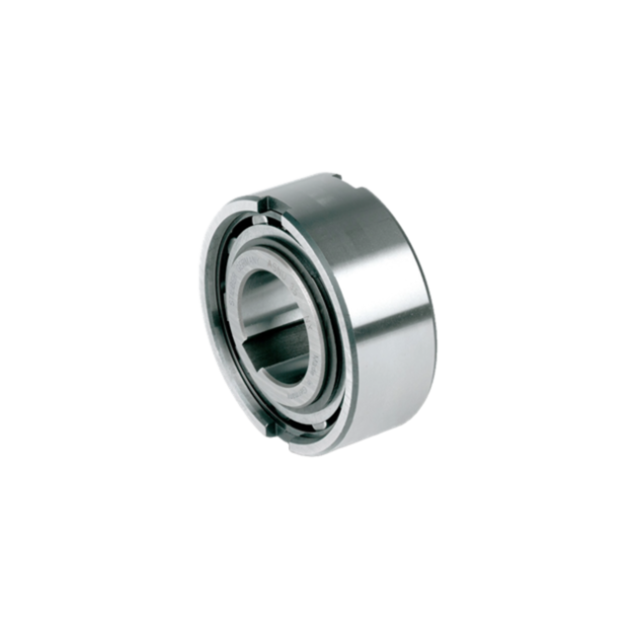

Der Stieber ASNU 17mm ist ein kompakter Rollenfreilauf ohne eigene Lagerung. Er ist für den Einbau mit externen Lagern und Dichtungssystemen vorgesehen. Mit einem Wellendurchmesser von Ø17 mm ermöglicht der Freilauf Drehzahlen bis 2300 U/min (Freilauf) und bis zu 3400 U/min im Betrieb. Das maximale übertragbare Drehmoment beträgt 49 Nm bei einem Reibmoment von 1,9 Nm.

Der Innenring ist mit einer Passfedernut versehen. Der Außenring hat eine n6-Passung zur Pressmontage in H7-Gehäusen und verfügt über Mitnahmenuten für die Drehmomentübertragung – diese sind bei stabilen K6-Gehäusen optional.

Mit einem Außendurchmesser entsprechend der 63er Kugellagerreihe eignet sich der ASNU 17mm ideal für platzsparende Lösungen in Freilauf-, Rücklaufsperr- oder Taktanwendungen.

Hauptmerkmale:

• Ø17 mm Wellenaufnahme

• Rollenfreilauf ohne Lager

• Max. Drehmoment: 49 Nm, Reibmoment: 1,9 Nm

• Freilaufdrehzahl: imax 2300 U/min, amax 3400 U/min

• Innenring mit Passfeder, Außenring mit Presssitz

• Zulässige axiale Fehlausrichtung: ± S/2

• Außendurchmesser gemäß 63er Kugellager

Technische Daten:

• Typ: ASNU

• Wellendurchmesser: Ø17 mm

• Max. Freilaufdrehzahl (imax): 2300 U/min

• Max. Anwendungsgeschwindigkeit (amax): 3400 U/min

• Max. Drehmoment: 49 Nm

• Reibmoment: 1,9 Nm

• Innenring: mit Passfeder

• Außenring: n6-Passung mit Nuten

• Werkstoff: Stahl

• Lagerung: extern bereitzustellen

• Schmierung/Dichtung: extern erforderlich
