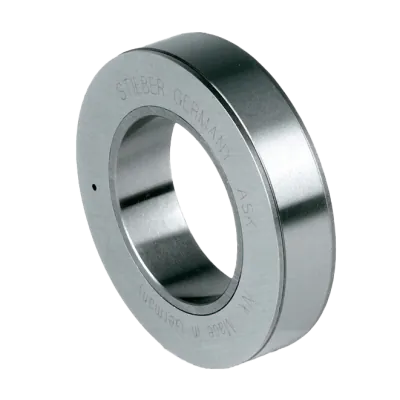

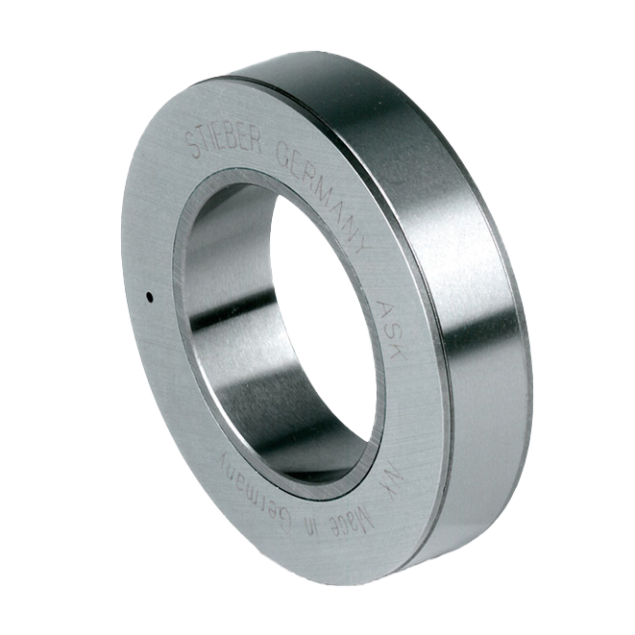

Der Stieber ASK 50mm Freilauf ist ein kompakter, integrierter Rollenfreilauf mit zwei Reihen Wälzlager zur internen Lagerung. Für Ø50 mm Wellen konzipiert, ist er fettgeschmiert und staubgeschützt für wartungsfreien Betrieb. Die Einheit liefert ein maximales Drehmoment von 125 Nm bei einem Schleppmoment von 20 Nm, ideal für Überhol-, Rücklaufsperr- und Indexieranwendungen.

Die Außenabmessungen entsprechen einem 60er Kugellager, was eine einfache Integration ermöglicht. Das Drehmoment wird über einen Presssitz an Innen- und Außenring übertragen. Das radiale Lagerspiel beträgt C4, um die Einpresspassung zu kompensieren.

Empfohlene Einbautoleranzen:

• Welle: h6 oder j6

• Gehäuse: K6

Achtung: Keine axiale Belastung zulässig – bei axialer Beanspruchung sind zusätzliche Axiallager erforderlich.

Technische Daten:

• Wellendurchmesser: Ø50 mm

• Max. Drehmoment: 125 Nm

• Schleppmoment: 20 Nm

• Typ: Rollenfreilauf

• Lagerung: Intern (zwei Reihen Wälzlager)

• Schmierung: Fettgeschmiert (abgedichtet)

• Außenmaß: 60er Lagermaß

• Radialluftspiel: C4

• Montage:

  • Welle: h6 oder j6

  • Gehäuse: K6

• Axialbelastung: Nicht zulässig

• Material: Stahl
