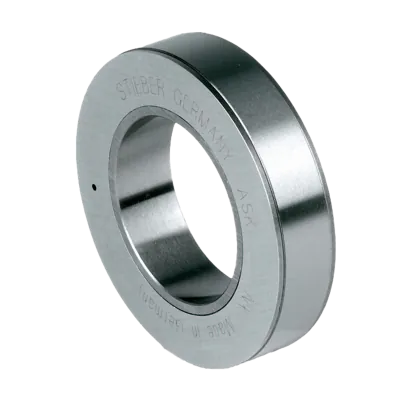

Der Stieber ASK 40mm Freilauf ist ein kompakter, rollenbasierter Freilauf mit integrierter Lagerung für Ø40 mm Wellen. Er verfügt über zwei Reihen Wälzlager und wird als staubgeschütztes, fettgeschmiertes Komplettmodul geliefert. Das maximale Drehmoment beträgt 72 Nm, bei einem Schleppmoment von 15 Nm, ideal für Überhol-, Indexier- und Rücklaufsperren-Anwendungen.

Die Drehmomentübertragung erfolgt über Presssitz an Innen- und Außenring. Die Außenabmessungen entsprechen denen eines 60er Kugellagers, was eine einfache Integration erlaubt. Aufgrund der Presspassung ist das radiale Lagerluftspiel auf C4 festgelegt.

Die Einbautoleranzen betragen h6 oder j6 für die Welle, sowie K6 für das Gehäuse. Der ASK-Typ darf nicht axial belastet werden – bei axialen Kräften sind zusätzliche Axiallager erforderlich.

Technische Daten:

• Wellendurchmesser: Ø40 mm

• Max. Drehmoment: 72 Nm

• Schleppmoment: 15 Nm

• Typ: Rollenfreilauf

• Lagerung: Zwei Reihen Wälzlager

• Schmierung: Fett (abgedichtet)

• Außenabmessungen: 60er Lagerkompatibilität

• Radialluftspiel: C4

• Montage:

  • Welle: h6 oder j6

  • Gehäuse: K6

• Axialbelastung: Nicht zulässig (externes Axiallager erforderlich)

• Material: Stahl
