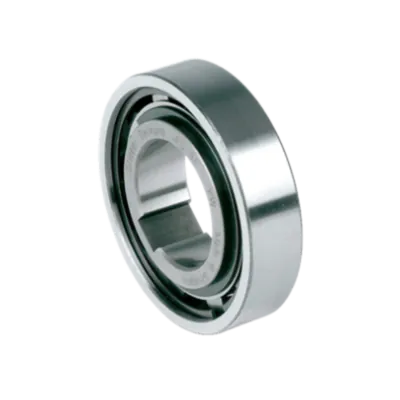

Stieber Freilauf AS 80 Stahl
HV73100274Der Stieber AS 80 ist ein präzisionsgefertigter Rollenfreilauf, konzipiert für zuverlässige Überhol-, Indexier- oder Rücklaufsicherungsfunktionen in industriellen Antrieben. Gefertigt aus hochwertigem Stahl, bietet dieses Modell herausragende mechanische Festigkeit und lange Lebensdauer auch bei anspruchsvollen Lastwechseln.
Mit einem maximalen Drehmoment von 1063 Nm gewährleistet er eine sichere Kraftübertragung in Schwerlastanwendungen. Der Freilauf unterstützt Überholdrehzahlen bis 600 U/min (imax) und kann kurzzeitig bis 900 U/min (amax) betrieben werden, ideal für dynamische Systeme mit präzisen Überhol- oder Rücklaufsperrfunktionen.
Dank eines geringen Schleppmoments von nur 58 Ncm werden Energieverluste und mechanischer Verschleiß im Leerlauf minimiert, was die Gesamteffizienz der Anlage steigert. Als Produkt von Stieber, einem führenden Spezialisten für Überhol- und Rücklaufsperren, steht der AS 80 für hohe Leistung, Langlebigkeit und flexible Integration in komplexe Antriebssysteme.
auf Bestellung
Voraussichtlicher Versand:
Weitere Informationen
Beschreibung
Der Stieber Freilauf AS Ø80 mm ist ein rollenbasierter Freilauf ohne eigene Lagerung. Entwickelt für Anwendungen, bei denen axiale und radiale Belastungen extern getragen werden, eignet er sich für Ø80 mm Wellen. Die maximale Drehzahl beträgt 600 U/min (innen) und 900 U/min (außen). Max. Drehmoment: 1063 Nm.
Die Baugröße entspricht der 62er Kugellagerreihe, was eine kompakte Integration erlaubt. Schmierung und Abdichtung müssen extern erfolgen – empfohlen wird Ölschmierung. Die Innenring ist mit einer Passfedernut versehen, während der Außenring eine R6-Toleranz aufweist und in ein H7-Gehäuse eingepresst wird. Das Gehäuse muss nach der Montage formstabil bleiben.
Axiale Fluchtungsfehler von ±S/2 sind zulässig.
Technische Daten:
-
Wellendurchmesser: Ø80 mm
-
Max. Drehzahl innen: 600 U/min
-
Max. Drehzahl außen: 900 U/min
-
Max. Drehmoment: 1063 Nm
-
Schleppmoment: 58 Nm
-
Typ: Rollenfreilauf
-
Lagerung: Extern erforderlich
-
Schmierung: Öl (extern)
-
Abdichtung: Extern
-
Toleranzen: Innen mit Passfeder, außen R6 für H7-Passung
-
Zulässige axiale Abweichung: ±S/2
