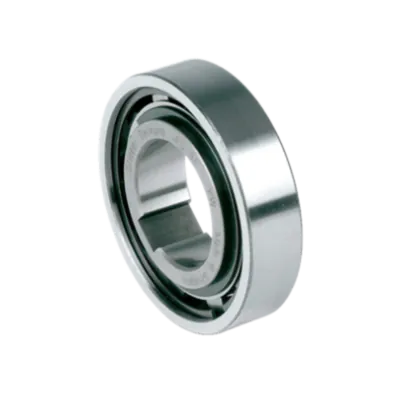

Der Stieber Freilauf AS Ø60 mm ist ein rollenbasierter Freilauf ohne eigene Lagerung, konzipiert für eine Welle mit Ø60 mm. Er erlaubt 700 U/min auf dem Innenring, 1100 U/min auf dem Außenring und ein maximales Drehmoment von 508 Nm.

Die Bauform entspricht den Abmessungen der 62er Kugellagerreihe. Die Lagerung sowie Schmierung und Abdichtung müssen extern bereitgestellt werden – empfohlen wird Ölschmierung. Der Innenring ist mit einer Passfedernut versehen, der Außenring besitzt eine R6 Toleranz und ist für eine Presspassung in ein H7 Gehäuse ausgelegt.

Die Konstruktion erlaubt eine axiale Fehlausrichtung von ±S/2 zwischen Innen- und Außenring.

Technische Daten:

• Wellendurchmesser: Ø60 mm

• Max. Drehzahl innen: 700 U/min

• Max. Drehzahl außen: 1100 U/min

• Max. Drehmoment: 508 Nm

• Schleppmoment: 26 Nm

• Typ: Rollenfreilauf

• Lagerung: Extern erforderlich

• Schmierung: Extern (Öl empfohlen)

• Abdichtung: Extern

• Toleranzen: Innen mit Passfeder, außen R6 in H7-Gehäuse

• Zulässige axiale Abweichung: ±S/2
