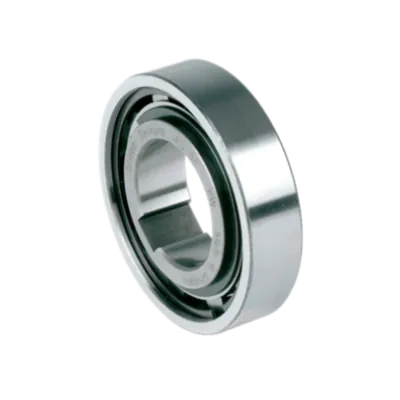

Der Stieber AS 50mm Freilauf ist ein kompakter, rollenbasierter Freilauf ohne eigene Lagerung, geeignet für Ø50 mm Wellen. Die zulässigen Überholgeschwindigkeiten betragen 950 U/min (innen) und 1500 U/min (außen). Er bietet ein maximales Drehmoment von 230 Nm und ein Schleppmoment von 13 Nm.

Die Maße entsprechen denen von Kugellagern der Serie 62, was eine einfache Systemintegration ermöglicht. Der Innenring ist mit Passfedernut ausgestattet, während der Außenring mit R6-Toleranz in ein H7-Gehäuse eingepresst werden muss, das formstabil bleiben muss.

Der Freilauf benötigt externe Ölschmierung und Abdichtung, sowie externe Lagerung. Eine axiale Fehlausrichtung von ±S/2 wird toleriert, wodurch der Einsatz bei Überhol-, Indexier- oder Rücklaufsperranwendungen erleichtert wird.

Technische Daten:

• Wellendurchmesser: Ø50 mm

• Überholgeschwindigkeit innen (imax): 950 U/min

• Überholgeschwindigkeit außen (amax): 1500 U/min

• Max. Drehmoment: 230 Nm

• Schleppmoment: 13 Nm

• Lagerung: Extern erforderlich

• Schmierung: Externe Ölschmierung

• Abdichtung: Extern erforderlich

• Innenring: Mit Passfedernut

• Außenring: Presssitz R6 in H7

• Axiale Fehlausrichtung: ±S/2

• Material: Stahl

• Anwendungen: Überholen, Rücklaufsperre, Indexieren
