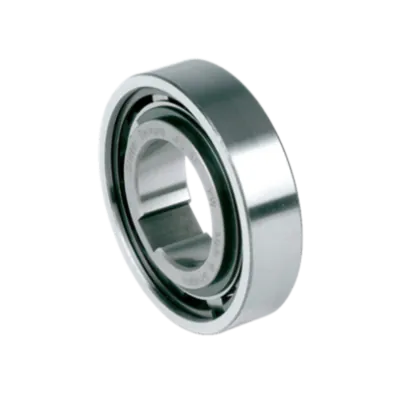

Der Stieber AS 35mm Freilauf ist ein rollenbasierter Freilauf ohne Lagerung für Ø35 mm Wellen. Er ermöglicht eine Überholgeschwindigkeit von 1300 U/min (innen) und 2000 U/min (außen). Das maximale Drehmoment beträgt 143 Nm, das Schleppmoment 9 Nm.

Die Außenabmessungen entsprechen der 62er Kugellagerreihe. Der Innenring ist mit Passfedernut versehen, der Außenring muss mit R6-Toleranz in ein H7-Gehäuse eingepresst werden, das seine Form nach dem Einbau beibehalten muss.

Er erfordert externe Ölschmierung und Abdichtung, wobei sämtliche Lasten von externen Lagern getragen werden müssen. Eine axiale Fluchtungsabweichung von ±S/2 ist zulässig.

Technische Daten:

• Wellendurchmesser: Ø35 mm

• Überholgeschwindigkeit innen (imax): 1300 U/min

• Überholgeschwindigkeit außen (amax): 2000 U/min

• Max. Drehmoment: 143 Nm

• Schleppmoment: 9 Nm

• Lagerung: Extern erforderlich

• Schmierung: Externe Ölschmierung

• Abdichtung: Extern erforderlich

• Innenring: Mit Passfedernut

• Außenring: Presssitz R6 in H7

• Axiale Fehlausrichtung: ±S/2

• Material: Stahl

• Anwendungen: Überholen, Rücklaufsperre, Indexieren
