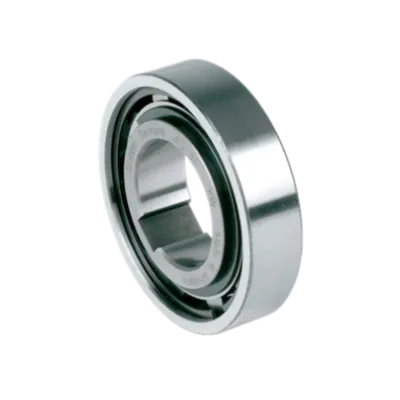

Der Stieber AS 30mm Freilauf ist eine rollenbasierte, nicht lagergestützte Einheit für Ø30 mm Wellen. Er ermöglicht Überholgeschwindigkeiten bis 1600 U/min (innen) und amax 2400 U/min (außen). Das maximale Drehmoment beträgt 90 Nm, das Schleppmoment 7,8 Nm.

Die Außenabmessungen entsprechen der 62er Kugellagerreihe. Der Innenring ist mit Passfedernut ausgestattet, der Außenring muss mit R6-Toleranz in ein H7-Gehäuse eingepresst werden. Das Gehäuse darf sich nach dem Einbau nicht verformen.

Der Freilauf benötigt externe Ölschmierung und Abdichtung. Alle axialen und radialen Belastungen sind extern abzustützen. Der AS 30 erlaubt eine axiale Fluchtungsabweichung von ±S/2.

Technische Daten:

• Wellendurchmesser: Ø30 mm

• Überholgeschwindigkeit innen (imax): 1600 U/min

• Überholgeschwindigkeit außen (amax): 2400 U/min

• Max. Drehmoment: 90 Nm

• Schleppmoment: 7,8 Nm

• Lagerung: Extern erforderlich

• Schmierung: Externe Ölschmierung

• Abdichtung: Extern erforderlich

• Innenring: Mit Passfedernut

• Außenring: Presssitz R6 in H7

• Axiale Fehlausrichtung: ±S/2

• Material: Stahl

• Anwendungen: Überholen, Rücklaufsperre, Indexieren
