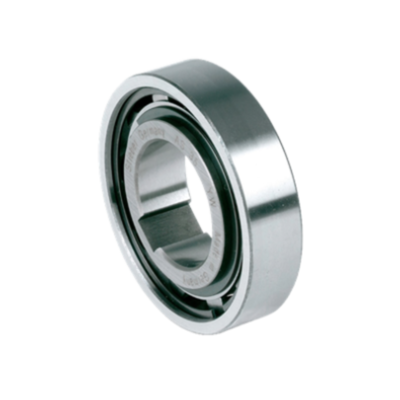

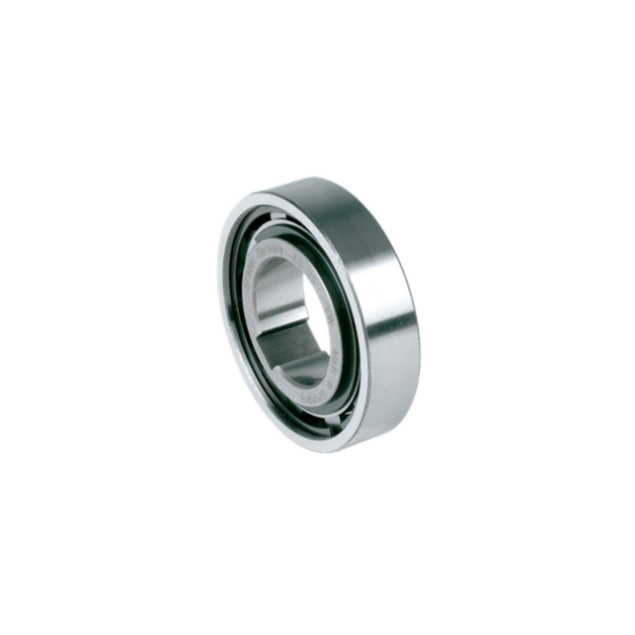

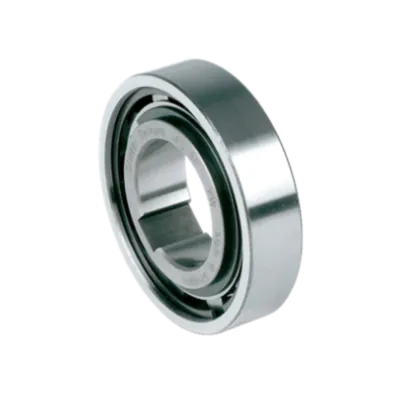

Der Stieber AS 20mm Freilauf ist eine kompakte, nicht lagergestützte Ausführung mit Rollenmechanismus, ausgelegt für den Einsatz mit externen Lagerungen. Für Wellendurchmesser Ø20 mm ermöglicht diese Einheit Überholgeschwindigkeiten von bis zu 2200 U/min (innen) und amax 3300 U/min (außen), mit einem maximalen Drehmoment von 40 Nm und einem Schleppmoment von 1,4 Nm.

Die Außenabmessungen entsprechen der 62er Kugellagerserie und ermöglichen so eine einfache Integration in vorhandene Konstruktionen. Der Innenring ist mit einer Passfedernut versehen, der Außenring ist mit einer R6-Toleranz ausgelegt und muss in ein Gehäuse mit H7-Toleranz gepresst werden. Das Gehäuse muss nach dem Einbau steif bleiben, um Radialspiel zu vermeiden.

Schmierung und Dichtung müssen extern bereitgestellt werden, wobei eine Ölschmierung empfohlen wird. Der Freilauf erlaubt eine axiale Fluchtungsabweichung von ±S/2.

Technische Daten:

• Wellendurchmesser: Ø20 mm

• Überholgeschwindigkeit innen (imax): 2200 U/min

• Überholgeschwindigkeit außen (amax): 3300 U/min

• Max. Drehmoment: 40 Nm

• Schleppmoment: 1,4 Nm

• Lagerunterstützung: Extern erforderlich

• Schmierung: Extern (Öl empfohlen)

• Abdichtung: Extern zu stellen

• Innenring: Mit Passfedernut

• Außenring: Presssitz R6 in H7-Gehäuse

• Axiale Fehlausrichtung: ±S/2

• Material: Stahl

• Anwendungen: Überholen, Rücklaufsperre, Indexieren
