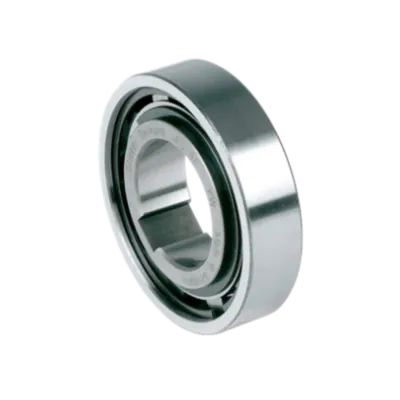

Der Stieber AS 12mm Freilauf ist eine rollenbasierte, nicht lagergestützte Einheit für Ø12 mm Wellen. Er unterstützt Überholgeschwindigkeiten bis 3200 U/min (innen) und amax 4800 U/min (außen), mit einem maximalen Drehmoment von 13 Nm und einem Schleppmoment von 0,48 Nm.

Die Außenabmessungen entsprechen der 62er Kugellagerserie, wodurch eine kompakte Integration möglich ist. Der Innenring ist mit einer Passfedernut versehen, der Außenring muss mit R6-Toleranz in ein H7-Gehäuse gepresst werden. Das Gehäuse darf sich dabei nicht verformen.

Die Einheit benötigt eine externe Ölschmierung und Abdichtung. Eine axiale Fluchtungsabweichung von ±S/2 ist zulässig.

Technische Daten:

• Wellendurchmesser: Ø12 mm

• Überholgeschwindigkeit innen (imax): 3200 U/min

• Überholgeschwindigkeit außen (amax): 4800 U/min

• Max. Drehmoment: 13 Nm

• Schleppmoment: 0,48 Nm

• Lagerunterstützung: Extern erforderlich

• Schmierung: Extern (Öl empfohlen)

• Abdichtung: Extern bereitzustellen

• Innenring: Mit Passfedernut

• Außenring: Presssitz R6 in H7-Gehäuse

• Axiale Fehlausrichtung: ±S/2

• Material: Stahl

• Anwendungen: Überholen, Rücklaufsperre, Indexieren
