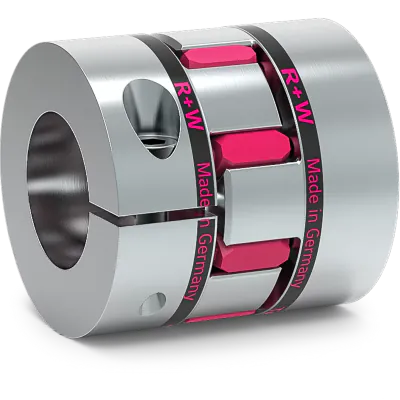

R+W EKL 800 A Elastomerkupplung, Aluminium und TPU
HV3020010206Die Elastomerkupplung der Größe 800 mit Klemmnabe ist eine Kupplung, die für den Einsatz in verschiedenen industriellen Anwendungen entwickelt wurde. Mit ihren Hauptmerkmalen wie kurze Baulänge, einfache Montage und schwingungsdämpfende Eigenschaften ist diese Kupplung die ideale Wahl für anspruchsvolle Kraftübertragungssysteme.
Spezifikationen
Produktbeschreibung
Downloads
881,00 €
auf Bestellung
Voraussichtlicher Versand: 07-04-2025
Weitere Informationen
Material
Stahl und TPU
Länge (mm)
123
Elastomer Einsatz
A
Maximales Moment (Nm)
1900
Hersteller
R+W
Kupplungsgröße
800
Bohrung max.
Ø80mm H7
Bohrung min.
Ø35mm H7
Außendurchmesser (mm)
Ø136,5
Beschreibung
Hauptmerkmale:
- Kurze Gesamtlänge: Die kompakte Bauweise der Kupplung EKL Größe 60 sorgt für eine optimale Raumausnutzung.
- Einfache Montage: Die beiden konzentrisch bearbeiteten Naben der Kupplung mit gebogenen Backen und Klemmschrauben auf jeder Seite.
- Schwingungsdämpfung: Der Elastomereinsatz der Kupplung absorbiert und dämpft Schwingungen effektiv.
Spezifikationen:
- Elastomer Typ: Typ B Elastomer
- Shore-Härte: 64 Sh D
- Temperaturbereich: -30 °C bis +120 °C
Ausführung und Werkstoffe:
- Naben: Die Kupplungsnaben sind aus Stahl präzisionsgefertigt.
- Elastomereinsatz: Der Elastomereinsatz besteht aus verschleißfestem und thermisch stabilem TPU (Thermoplastisches Polyurethan).
Bohrungsspezifikationer:
- Bohrung min: Ø35 mm H7
- Bohrung max: Ø80 mm H7
Downloads
STEP file: EKL 800 123 C 64 7 PFN 80 PFN 1
STEP file: EKL 800 123 C 64 7 PFN 80 PFN 1.stp
Detei herunterladen
