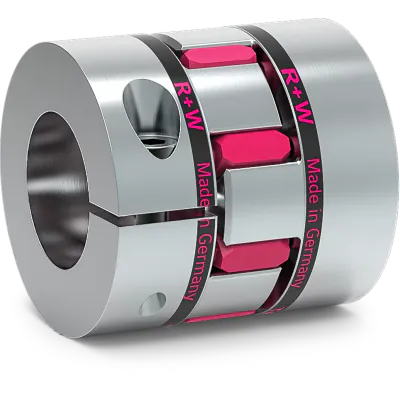

Beschreibung
Hauptmerkmale:
- Kurze Baulänge: Die kompakte Bauweise der EKL Größe 20 sorgt für einen platzsparenden Einbau.
- Einfache Montage: Die Kupplung ist für eine einfache und problemlose Montage ausgelegt.
- Schwingungsdämpfung: Der Elastomereinsatz der Kupplung dämpft Schwingungen, reduziert Geräusche und sorgt für einen reibungslosen Betrieb.
Spezifikationen:
- Typ: Elastomerkupplung Typ A mit Klemmnabe
- Elastomer: Shore-Härte 98 Sh D
- Temperaturbereich: -30 °C bis +100 °C
Ausführung und Werkstoffe:
- Zwei konzentrisch bearbeitete Naben: Die Kupplung verfügt über zwei präzise gefertigte Naben mit gebogenen Backen.
- Spannschrauben: Jede Nabe ist mit einer Klemmschraube auf der jeweiligen Seite ausgestattet.
- Naben: Hergestellt aus Aluminium.
- Elastomer Einsatz: Gefertigt aus verschleißfestem und thermisch stabilem TPU.
Spezifikationen der Bohrung:
- Bohrung D1: Ø15mm H7
- Bohrung D2: Ø22.22mm H7
Spezifikationen
Material
Aluminium und TPU
Länge (mm)
50
Elastomer Einsatz
A
Maximales Moment (Nm)
34
Hersteller
R+W
Kupplungsgröße
20
Außendurchmesser (mm)
Ø42
Bohrung D1
Ø15mm H7
Bohrung D2
Ø22.22mm H7
Herkunftsland
DEU
HS-Code
84836080.000000
ERP Nettogewicht (Kg)
0.120000
Foreign trade
HS-Code
84836080
ERP Nettogewicht (Kg)
0.12
Herkunftsland
DEU
