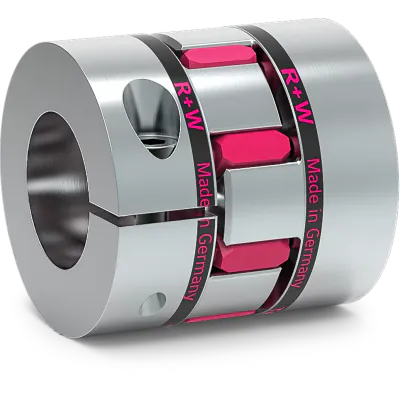

Beschreibung
Hauptmerkmale:
- Kurze Baulänge: Die kompakte Bauweise der EKL-Baugröße 150 ermöglicht eine problemlose Integration bei beengten Platzverhältnissen und eignet sich daher auch für Anwendungen mit begrenztem Bauraum.
- Einfache Montage: Die Kupplung ist für eine mühelose Installation ausgelegt, was die Montagezeit reduziert und den Wirkungsgrad insgesamt erhöht.
- Schwingungsdämpfung: Der Elastomereinsatz absorbiert effektiv Vibrationen und Stöße und minimiert so die Übertragung von Schwingungen auf die angeschlossenen Geräte.
Spezifikationen:
- Typ: A-Elastomer
- Shore-Härte: 98 Sh D
- Temperaturbereich: -30 °C bis +100 °C
Aufbau und Werkstoffe:
- Zwei konzentrisch bearbeitete Naben: Die Kupplung verfügt über zwei Naben mit gebogenen Backen.
- Klemmnabe: Jede Nabe ist mit einer Klemmschraube ausgestattet.
- Aluminium Naben: Die Naben sind aus Aluminium gefertigt.
- TPU Einsatz: Der Elastomereinsatz besteht aus thermoplastischem Polyurethan (TPU).
Spezifikationen der Bohrung:
- Bohrung D1: Ø32mm H7 mit Keilnut
- Bohrung D2: Ø23mm H7 mit Keilnut
Spezifikationen
Material
Aluminium und TPU
Länge (mm)
62
Elastomer Einsatz
A
Maximales Moment (Nm)
320
Hersteller
R+W
Kupplungsgröße
150
Außendurchmesser (mm)
Ø66,6
Bohrung D1
Ø32mm H7 mit Keilnut
Bohrung D2
Ø23mm H7 mit Keilnut
Foreign trade
HS-Code
84836080
ERP Nettogewicht (Kg)
0.50
Herkunftsland
DEU
