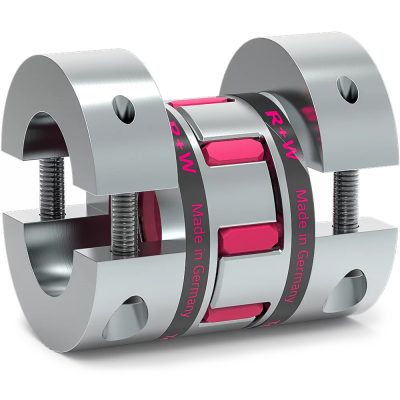

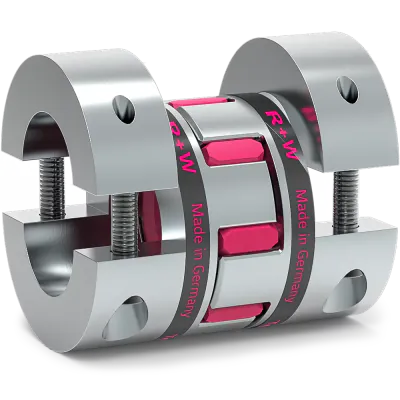

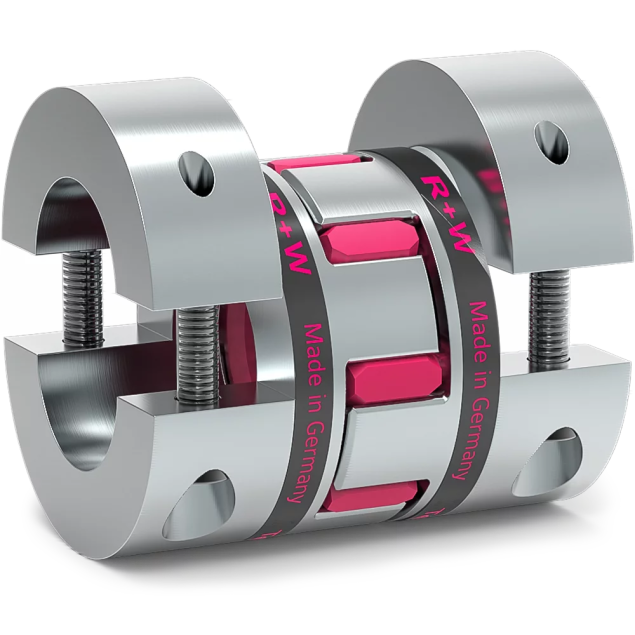

Hauptmerkmale:

• Seitliche Montage: Die Kupplung ermöglicht eine seitliche Montage und damit einen flexiblen Einbau bei beengten Platzverhältnissen.
• Einfache Montage und Demontage: Die vollständig geteilte Klemmnabe vereinfacht den Ein- und Ausbau und reduziert die Ausfallzeiten.
• Hohe Rundlaufgenauigkeit: Die Kupplung gewährleistet eine hohe Rundlaufgenauigkeit, minimiert die Vibrationen und maximiert den Wirkungsgrad.

Spezifikationen:

• Elastomer-Typ: Elastomer Typ A mit einer Shore-Härte von 98 Sh D.
• Temperaturbereich: -30 °C bis +100 °C, damit ist sie für eine Vielzahl von Betriebsumgebungen geeignet.

Konstruktion und Werkstoffe:

• Zwei konzentrisch bearbeitete, vollständig geteilte Naben: Die Kupplung verfügt über zwei Naben mit gebogenen Backen, die eine sichere und zuverlässige Verbindung gewährleisten.
• Klemmschraube: Jede Nabe ist mit einer Klemmschraube auf jeder Seite ausgestattet, um die Stabilität zu erhöhen.
  Seitlich abnehmbare Klemmnabe: Die Klemmnabenhälfte kann leicht in eine Richtung abgenommen werden, was eine bequeme Wartung und einen Austausch ermöglicht.
• Material der Nabe: Hochfestes Aluminium für ausgezeichnete Haltbarkeit.
• Elastomer-Einsatzmaterial: Verschleißfestes und thermisch stabiles TPU sorgt für eine lang anhaltende Leistung.

Spezifikationen der Bohrung:

• Bohrung D1: Ø20mm H7
• Bohrung D2: Ø15mm H7
