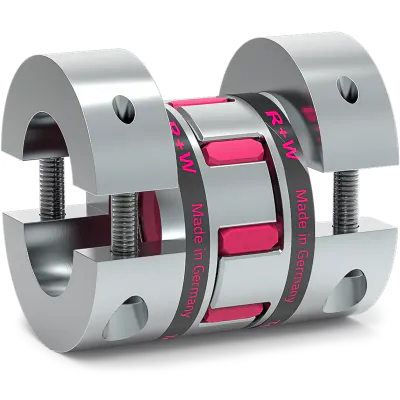

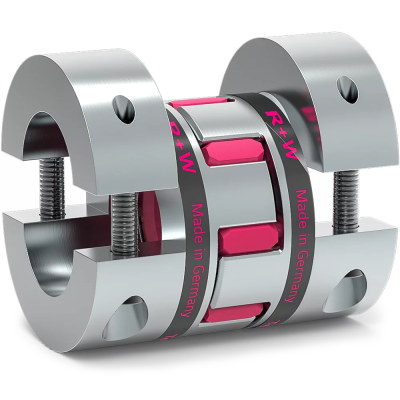

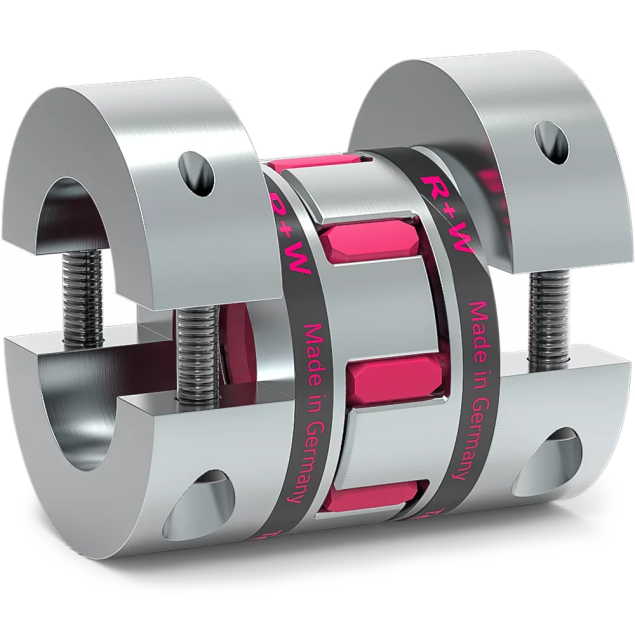

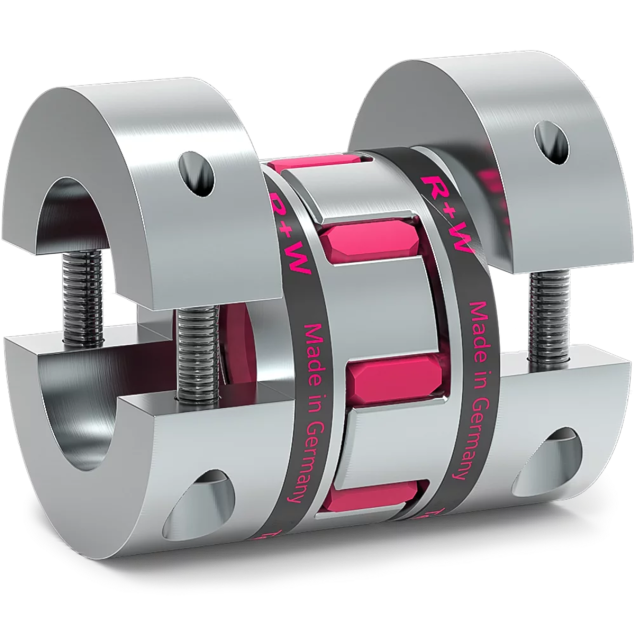

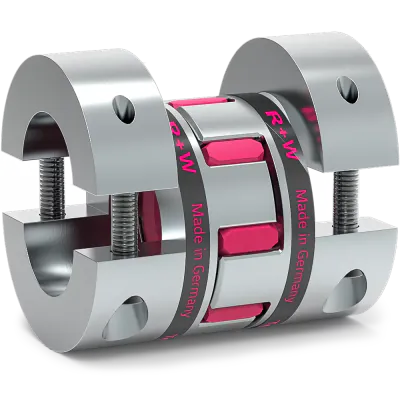

R+W EKH 20 B 15 20 Elastomerkupplung, Edelstahl
HV3020011077Die Elastomerkupplung EKH der Größe 20 mit geteilter Klemmnabe ist eine vielseitige Kupplung, die für eine effiziente Leistungsübertragung und eine präzise Ausrichtung konzipiert ist.
auf Bestellung
Voraussichtlicher Versand: 22-04-2025
Weitere Informationen
Beschreibung

Hauptmerkmale:
- Seitliche Montage: Ermöglicht eine bequeme Montage und erleichtert eine platzsparende Anordnung.
- Einfache Montage und Demontage: Die vollständig geteilte Klemmnabe sorgt für einen mühelosen Zusammenbau und Ausbau der Kupplung und reduziert so die Ausfallzeiten.
- Hohe Rundlaufgenauigkeit: Garantiert eine genaue Ausrichtung der verbundenen Wellen, minimiert Vibrationen und steigert den Wirkungsgrad.
Spezifikationen:
- Elastomer Typ B: Die Kupplung ist mit einem Elastomer vom Typ B mit einer Shore-Härte von 64 Sh D ausgestattet, das Flexibilität und Elastizität gewährleistet.
- Temperaturbereich: Die Kupplung kann Temperaturen von -30 °C bis +120 °C standhalten und ist damit für eine Vielzahl von Betriebsbedingungen geeignet.
Konstruktion und Werkstoffe:
- Zwei konzentrisch bearbeitete, vollständig geteilte Naben: Die Kupplung verfügt über zwei Naben mit gebogenen Backen, die eine optimale Drehmomentübertragung und verbesserte Flexibilität ermöglichen.
- Klemmschrauben aus Edelstahl: Jede Nabe ist mit einer Edelstahl-Klemmschraube für eine sichere und zuverlässige Befestigung ausgestattet.
- Hochfeste Aluminiumnaben: Die Naben sind aus hochfestem Aluminium gefertigt, das für Haltbarkeit und Verschleißfestigkeit sorgt.
Verschleißfeste, thermisch stabile TPU-Elastomereinlage: Der Elastomereinsatz besteht aus thermoplastischem Polyurethan (TPU), das für seine hervorragende Verschleißfestigkeit und thermische Stabilität bekannt ist.
Spezifikationen der Bohrung:
- Bohrung D1: Ø20mm H7 mit Keilnut
- Bohrung D2: Ø15mm H7 mit Keilnut
