Hauptmerkmale:

• Hohe Rundlaufgenauigkeit: Gewährleistet eine genaue Ausrichtung und minimiert radialen und winkligen Versatz zwischen den verbundenen Wellen.
• Geringes Verdrehspiel (Keilnut): Sorgt für eine präzise Drehmomentübertragung ohne unerwünschtes Spiel oder Bewegung.

Spezifikationen:

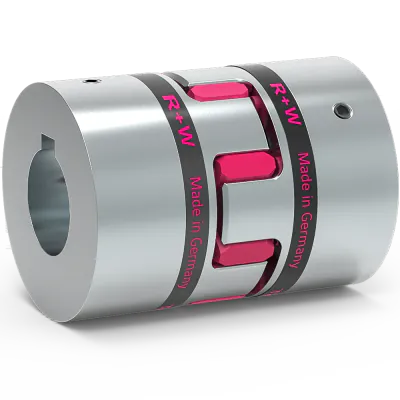

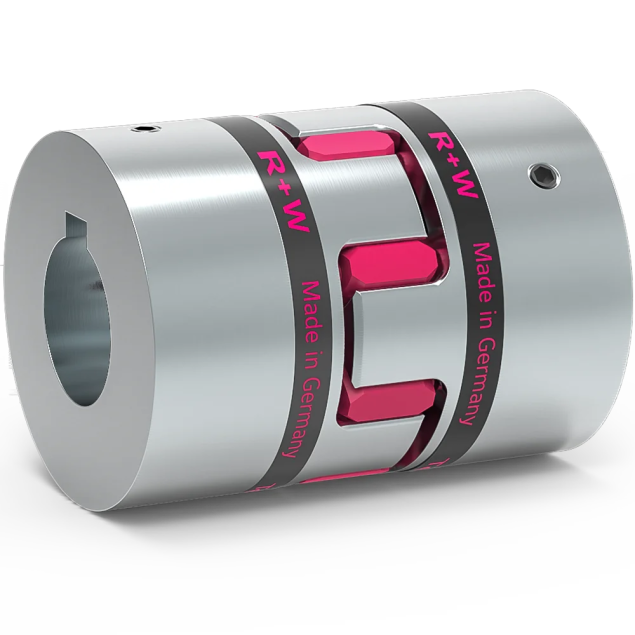

• Typ: Elastomerkupplung mit einfacher Keilnut
• Elastomer-Typ: Typ B
• Shore-Härte: 64 Sh D
• Temperaturbereich: -30 °C bis +120 °C

Ausführung und Werkstoffe:

• Zwei konzentrisch bearbeitete Naben: Gewährleistet eine optimale Ausrichtung und reduziert Vibrationen für einen reibungslosen Betrieb.
• Gebogene Backen und Keilnuten: Erhöht die Drehmomentübertragungskapazität und eliminiert Schlupf.
• Gewindestifte: Erleichtern eine sichere Befestigung und eine zuverlässige Drehmomentübertragung.
• Naben aus hochfestem Aluminium: Bietet Langlebigkeit und Widerstandsfähigkeit gegen Verschleiß und Korrosion.
• Elastomereinsatz aus verschleißfestem und thermisch stabilem TPU: Gewährleistet Langlebigkeit und zuverlässige Leistung unter verschiedenen Betriebsbedingungen.

Spezifikationen der Bohrung:

• Bohrung D1: Ø32mm H7
• Bohrung D2: Ø20mm H7
• Keilnut: DIN 6885
• Gewindestift: DIN 916
