Hauptmerkmale:

• Einfache Montage und Demontage: Die Kupplung lässt sich leicht ein- und ausbauen und minimiert so die Ausfallzeiten bei Montage oder Wartung.
• Elektrisch und thermisch isolierend: Die Kupplung bietet eine wirksame elektrische und thermische Isolierung, die die Übertragung unerwünschter Ströme oder Wärme zwischen den angeschlossenen Komponenten verhindert.
• Absolut spielfrei: Die Kupplung gewährleistet eine spielfreie Verbindung, was zu einer präzisen und zuverlässigen Bewegungsübertragung führt.
• Torsionssteif: Sie bietet eine ausgezeichnete Torsionssteifigkeit, die eine genaue Positionierung und Synchronisierung zwischen den Wellen gewährleistet.

Spezifikationen

• Temperaturbereich von -30 °C bis +100 °C (-22 °F bis +212 °F).

Konstruktion und Werkstoffe:

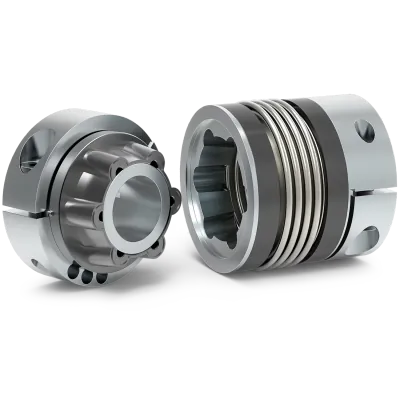

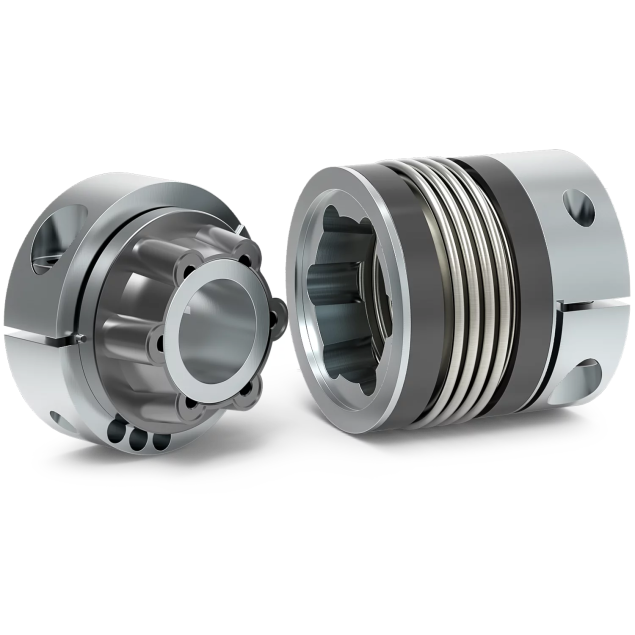

• Aufbau: Die Kupplung verfügt über zwei Klemmnaben, von denen eine mit einem konischen Vorsprung versehen ist, um eine sichere Verbindung zu gewährleisten. Sie hält kurzzeitigen Überlastungen von bis zum 1,5-fachen des Nenndrehmoments stand.
• Faltenbalg-Material: Die Faltenbälge sind aus hochwertigem Edelstahl gefertigt und gewährleisten Langlebigkeit und Korrosionsbeständigkeit.
• Nabenwerkstoff: Die Naben sind aus leichtem Aluminium gefertigt und bieten ein ausgewogenes Verhältnis zwischen Festigkeit und Gewicht.
• Verjüngtes männliches Segment: Das verjüngte männliche Segment ist aus hochfestem Kunststoff gefertigt und bietet Leistung unter anspruchsvollen Bedingungen.

Spezifikationen der Bohrung:

• Bohrung D1: Ø20mm H7
• Bohrung D2: Ø16mm H7
