Forståelse af forskellige typer koblinger i mekaniske systemer
Udforsk det brede udvalg af koblinger fra BJ-Gear A/S, herunder tandkoblinger, klo- og servokoblinger, metal koblinger, muffekoblinger, metalgitter koblinger samt sikkerheds- og frakoblende koblinger.
Dyk dybere ned i hver koblingstype for at opdage de specifikke funktioner og fordele, der er skræddersyet til dine mekaniske systems behov:
Tandkoblinger
Tandkoblinger er også kendt som buede tandkoblinger. Navet har tandhjul skåret på den ydre diameter, mens kassen har matchende tandhjul skåret på den indre diameter. Navet og kassen er forbundet ved tænderne på tandhjulene, hvilket tillader dem at overføre moment og rumme en vis afvigelser mellem akslerne. Tandkoblinger er lavet af stål og kræver smøring med fedt. De er velegnede til applikationer, der kræver højt moment og balance, såsom kraner, løftere, transportører og industrielle drev.

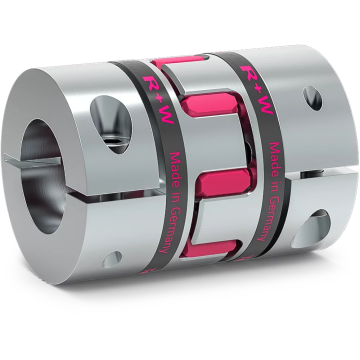

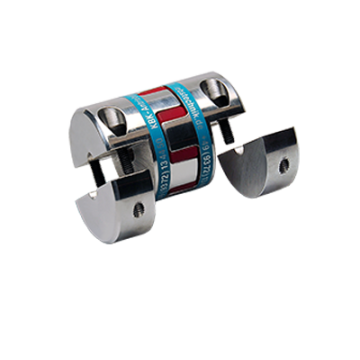

Klo- og servokoblinger
Klo- og servokoblinger er typer af elastiske koblinger, der kan overføre høje momenter og kompensere for akselafvigelser. De består af to nav der er forbundet af en elastomer del, som også giver vibrationsdæmpning og elektrisk isolation. Klo- og servokoblinger er velegnede til positioneringsapplikationer, der kræver præcis og pålidelig kraftoverførsel. De fås i forskellige designs, såsom opdelt klemmenav, nøglevejsforbindelse eller konisk klemmeforstærkning, afhængigt af monterings- og klemmekravene.

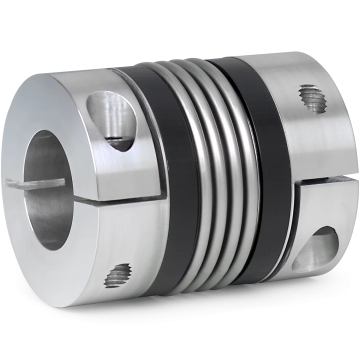

Bælgkobling i metal
Bælgkoblinger i metal bruges til at overføre moment eller roterende bevægelse mellem to aksler med høj vinkelpræcision. De er velegnede til applikationer, der kræver høj dynamisk positionering, såsom servodrev, maskinværktøjer, medicinsk udstyr, robotter og mere. De har flere fordele, såsom høj torsionel stivhed, slid- og vedligeholdelsesfri drift, lav inertimoment og modstand mod høje temperaturer. Metalbælgkoblinger fås i forskellige designs, såsom klemmenav, koniske klemmebøsninger, flangemontering, opdelte nav, aksialt stikbart og linjeaksel.
Muffekoblinger
Muffekoblinger består af en hul cylinder eller ærme, der passer over enderne af to aksler. Muffekoblinger bruges til at overføre moment mellem aksler, der ikke har afvigelse eller endebelastning. De er enkle og nemme at installere, men de kan ikke rumme fleksibilitet eller vibrationsdæmpning. Muffekoblinger kaldes også bokskoblinger og bruges almindeligt i industrielle maskiner og motorer.
Metalgitter koblinger
Metalgitter koblinger er fleksible koblinger, der kan overføre høje momentniveauer og dæmpe vibrationer og stødbelastninger. De består af to metalnav med buede tænder, der griber ind i en fjederlignende gitterelement. Gitterelementet kan bøje sig og glide langs navtænderne, hvilket tillader en vis afvigelse og dæmpning af stødpåvirkninger. Metalgitterkoblinger er velegnede til applikationer, der kræver høj ydeevne, pålidelighed og nem vedligeholdelse.
Sikkerheds- og frakoblende koblinger
Sikkerhedskoblingerne, også kaldet momentbegrænserkoblinger, afbryder hurtigt kraftoverførslen, når momentet overstiger en fastsat grænse, hvilket forhindrer skade og nedetid. Ved at fungere på et fjederbelastet kuglelejesystem sikrer de en solid transmission, indtil den forudindstillede tærskel er overskredet.
