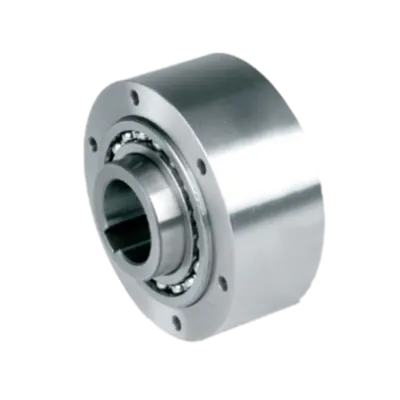

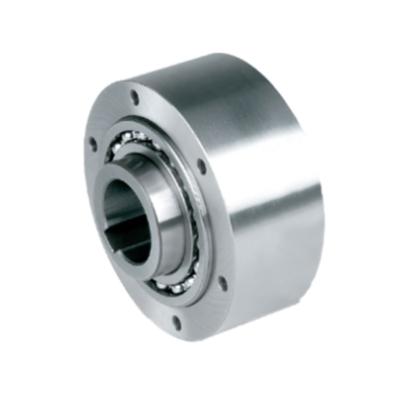

Stieber GFR Ø80 mm friløb er en rullebaseret friløbskobling udviklet til modulære transmissionssystemer. Enheden er beregnet til Ø80 mm aksler og tillader 500 o/min på inderløbet samt op til 1900 o/min på yderløbet. Den maksimale momentkapacitet er 8.500 Nm, og den monteres via 10 bolthuller for optimal fastgørelse.

GFR-enheden er en del af Stiebers modulopbyggede system og er lejesupporteret af to kuglelejer i 160-serien. Den kræver ekstern oliesmøring. Det glatte yderløb passer til H7 toleranceboringer og overfører moment via dæksler og bolte. Typisk anvendes F-serie dæksler for korrekt smøring og tætning. Der medfølger to papirtætninger.

Tekniske data:

• Akseldiameter: Ø80 mm

• Friløbshastighed (imax): 500 o/min

• amax (yderløb): 1900 o/min

• Maks. moment: 8.500 Nm

• Bolt huller: 10

• Materiale: Stål

• Smøring: Olie (ekstern)

• Yderløb: Glat, H7 tolerance

• Lejestøtte: 2 x kuglelejer i 160-serien (uden aksial belastning)

Anvendelse:

• Friløb og bagstop

• Modulære kraftoverførsler

• Højhastighedsapplikationer med højt moment

• Installationer med boltet dæksplade og oliefyldt tætning
