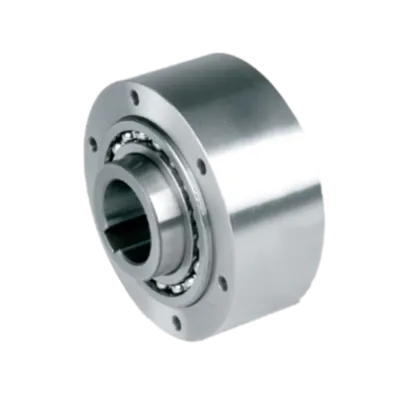

Stieber GFR Ø60 mm friløb er en kraftig og modulopbygget rullekobling udviklet til højhastighedsapplikationer med effektiv momentoverførsel. Den passer til Ø60 mm aksler og understøtter 650 o/min inderløb og op til 2450 o/min yderløb. Det maksimale moment er 3.500 Nm, hvilket gør den ideel til kompakte og krævende opgaver.

Friløbet indgår i Stiebers modulære system, er understøttet af to kuglelejer i 160-serien, og kræver ekstern oliesmøring. Det glatte yderløb er beregnet til H7 toleranceboringer. Momentet overføres via bolte gennem dækspladen. Typisk bruges F-serie dæksler for korrekt tætning og smøring. Der medfølger to papirtætninger.

Tekniske data:

• Akseldiameter: Ø60 mm

• Friløbshastighed (imax): 650 o/min

• amax (yderløb): 2450 o/min

• Maksimalt moment: 3.500 Nm

• Bolt huller: 10

• Materiale: Stål

• Smøring: Olie (ekstern)

• Yderløb: Glat, H7 tolerance

• Lejestøtte: 2 kuglelejer i 160-serien (uden aksial belastning)

Anvendelse:

• Friløb, indeksering og bagstop

• Modulære maskiner med tæt, boltet momentoverførsel

• Kompakte gearsystemer med højhastighedsdrift
