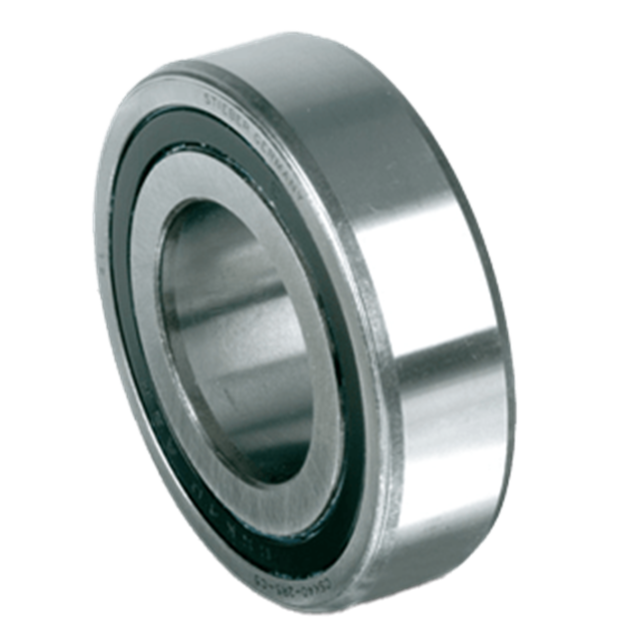

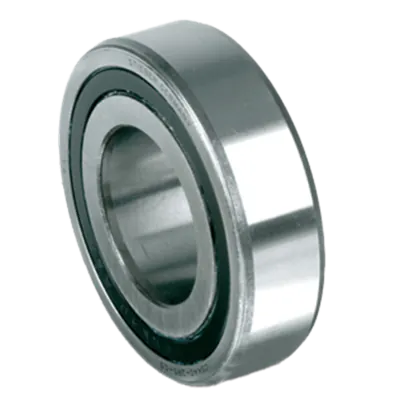

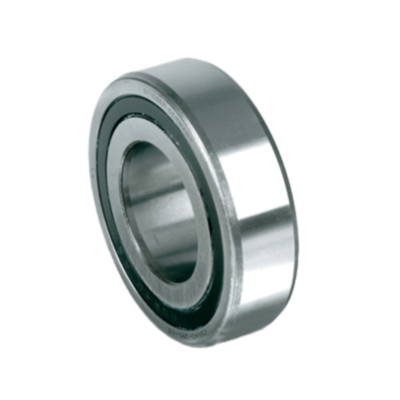

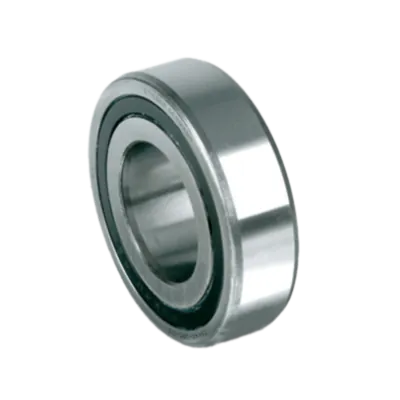

Stieber CSK 40mm er et standard friløbsleje med lejestøtte, integreret i et kugleleje fra 62-serien. Det er designet til Ø40 mm aksler og yder et maksimalt moment på 325 Nm samt et friktionsmoment på 7 Nm. Lejet anvendes i applikationer som overløb, indeksering og backstop, hvor momentoverførsel sker via presspasninger.

Denne version har ingen notgang i hverken inder- eller yderringen. Momentet overføres udelukkende gennem presspasning: akslen skal have k6 tolerance, og huset skal have N6 tolerance. Monteringen skal sikre høj stivhed for at undgå deformation.

Lejet er fedtsmurt fra fabrikken, beskyttet mod støv >0,3 mm, og kan alternativt smøres med olie. Formchromede sprags forbedrer driftstid og slidstyrke.

Anbefalet temperaturområde: +5°C til +60°C. Ved temperaturer over 50°C anbefales Nylos-tætninger.

Tekniske specifikationer:

• Akseldiameter: Ø40 mm

• Moment: 325 Nm

• Friktionsmoment: 7 Nm

• Notgang: Ingen

• Akselpasning: k6

• Huspasning: N6

• Smøring: Fedt (olie muligt)

• Tætning: >0,3 mm støvbeskyttelse

• Sprags: Formchromede

• Lejestøtte: Ja

• Anvendelse: Overløb, indeksering, backstop

• Temperatur: +5°C til +60°C (Nylos anbefales >50°C)
