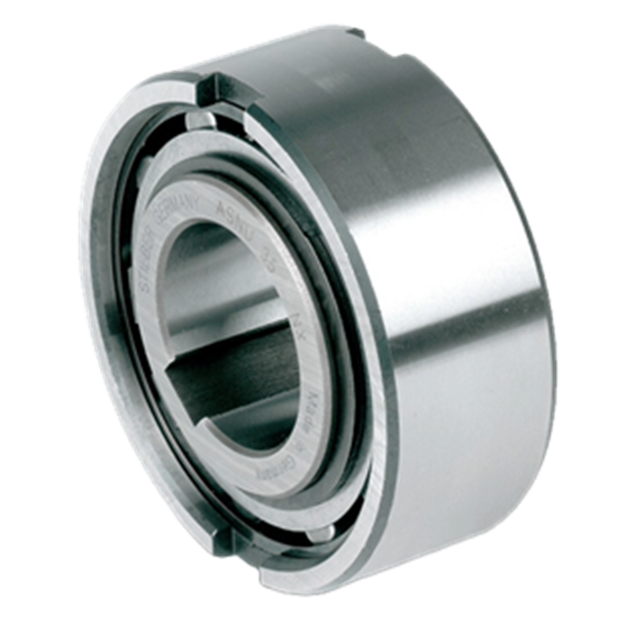

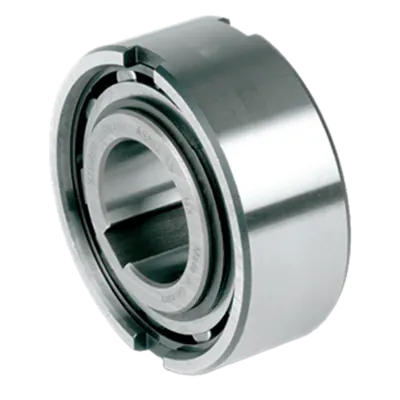

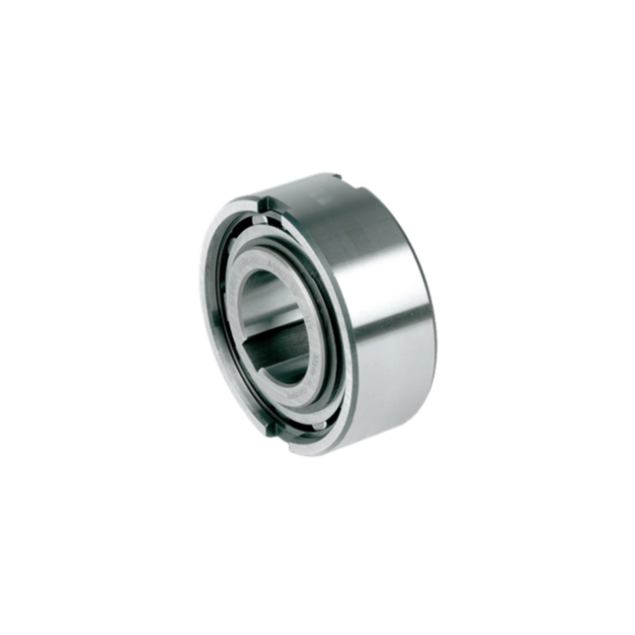

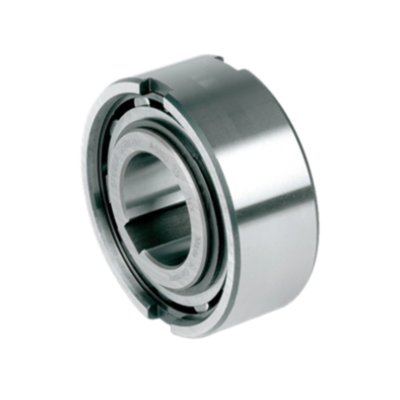

Stieber ASNU 8mm er et miniature friløbsleje i rullekonstruktion uden lejer. Det kræver ekstern understøttelse for at kunne modstå aksiale og radiale belastninger. Lejet har en akseldiameter på Ø8 mm og understøtter friløbshastigheder op til 3300 RPM og applikationshastigheder op til 5000 RPM. Det leverer op til 12 Nm moment og har et friktionsmoment på 1,6 Nm.

Inderringen er med notgang til sikker kraftoverførsel. Yderringen er konstrueret med en n6 tolerance og monteres som presspasning i en H7-husning. Sidehak i yderringen bruges som ekstra momentoverførsel – dog ikke nødvendige ved K6 tolerance og tilstrækkelig stivhed i husningen. Yderdiameteren er identisk med 63-serie kuglelejer for enkel integration.

Særdeles velegnet til små kompakte systemer med behov for friløb, bagstop eller indexering.

Nøglefunktioner:

• Ø8 mm akseltilslutning

• Rulle-type friløbsleje uden lejer

• Max moment: 12 Nm, friktion: 1,6 Nm

• Friløbshastighed: imax 3300 RPM, amax 5000 RPM

• Notgang i inderring, presspasning i yderring

• ± S/2 aksial forskydning

• Yderdiameter svarer til 63-serie kuglelejer

Specifikationer:

• Type: ASNU

• Akseldiameter: Ø8 mm

• Max friløbshastighed (imax): 3300 RPM

• Max applikationshastighed (amax): 5000 RPM

• Max moment: 12 Nm

• Friktion: 1,6 Nm

• Inderring: med notgang

• Yderring: n6 tolerance med sidehak

• Materiale: Stål

• Lejestøtte: ikke inkluderet

• Smøring og tætning: skal leveres eksternt
