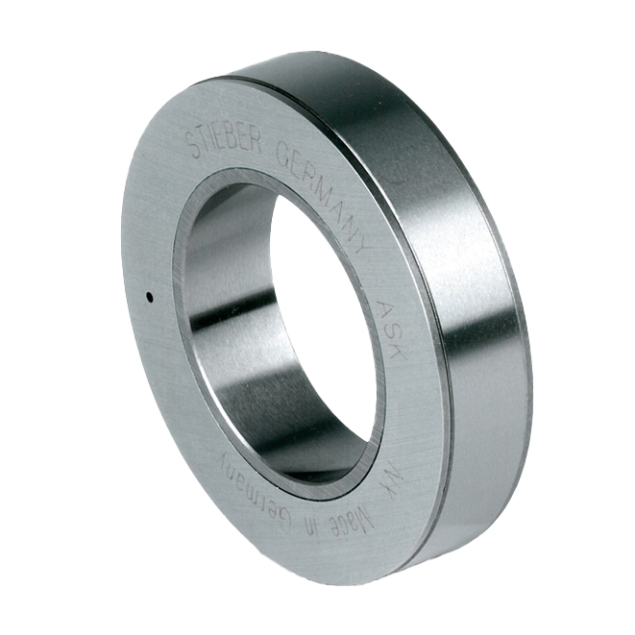

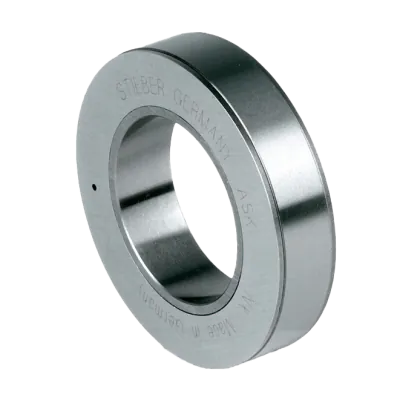

Stieber ASK 40mm friløbsleje er et kompakt, rullebaseret friløbsleje med indbygget lejestøtte til Ø40 mm aksler. Enheden har to rækker rullelejer og leveres som en støvtæt og fedtsmurt helhed. Den håndterer et maksimalt moment på 72 Nm og et friktionsmoment på 15 Nm, og er velegnet til anvendelser som overløb, indeksering eller backstop.

Momentoverførslen sker gennem presspasning i både inder- og yderløb. De ydre mål svarer til en 60-serie kugleleje, hvilket gør integration i standard lejehuse nem. Grundet pasningskravet produceres lejet med C4 radialt lejespil.

Monteringskravene er h6 eller j6 tolerance på aksel, og K6 tolerance i lejehus. Lejet må ikke belastes aksialt – i sådanne tilfælde skal der anvendes eksterne aksiallejer.

Tekniske specifikationer:

• Akseldiameter: Ø40 mm

• Maks. moment: 72 Nm

• Friktionsmoment: 15 Nm

• Type: Rullebaseret friløbsleje

• Lejestøtte: Dobbelt rulleleje

• Smøring: Fedt, indkapslet

• Ydre mål: Som 60-serie leje

• Radialt lejespil: C4

• Montering:

  • Aksel: h6 eller j6

  • Lejehus: K6

• Aksial belastning: Ikke tilladt (kræver eksternt aksialleje)

• Materiale: Stål
