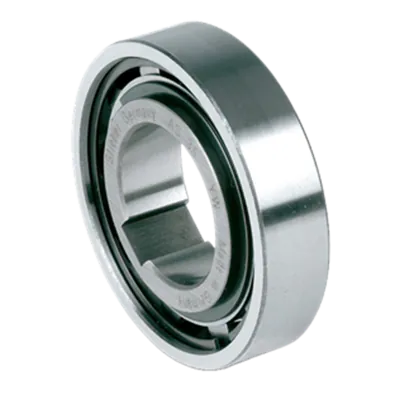

Stieber AS 40mm friløbsleje er en rullebaseret enhed uden integreret lejestøtte, beregnet til Ø40 mm aksler. Den tillader overløbshastigheder op til 1200 o/min på inderløbet og 1800 o/min på yderløbet, med et maksimalt moment på 185 Nm og et friktionsmoment på 10 Nm.

Enheden har samme ydermål som kuglelejer i 62-serien og er derfor let at integrere. Inderløbet er med notgang, mens yderløbet skal presses ind i et H7-hus med R6 tolerance, som skal bevare sin form efter montering.

Lejet kræver ekstern oliesmøring og tætning, og alle aksiale og radiale belastninger skal understøttes af eksterne lejer. En akseljustering på op til ±S/2 tillades mellem løbene.

Tekniske specifikationer:

• Akseldiameter: Ø40 mm

• Overløbshastighed (imax): 1200 o/min

• Overløbshastighed (amax): 1800 o/min

• Maksimalt moment: 185 Nm

• Friktionsmoment: 10 Nm

• Lejestøtte: Ekstern

• Smøring: Ekstern oliesmøring

• Tætning: Ekstern

• Inderløb: Med notgang

• Yderløb: Presspasning R6 til H7

• Akseljustering: ±S/2

• Materiale: Stål

• Anvendelse: Overløb, indeksering, backstop
