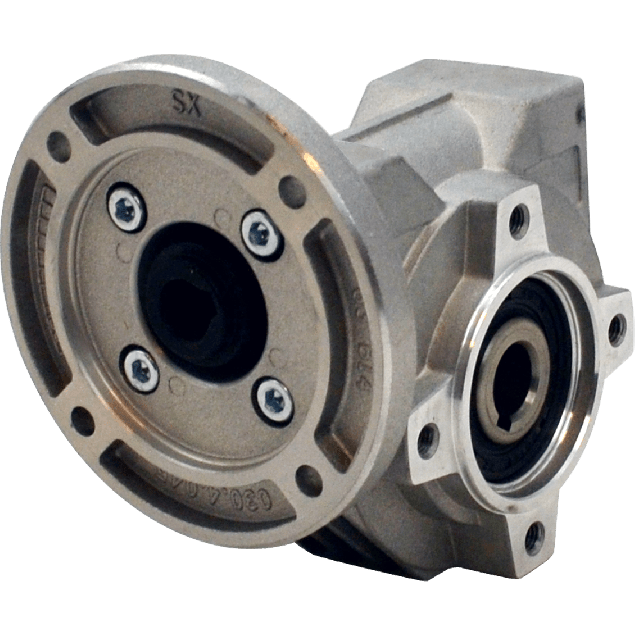

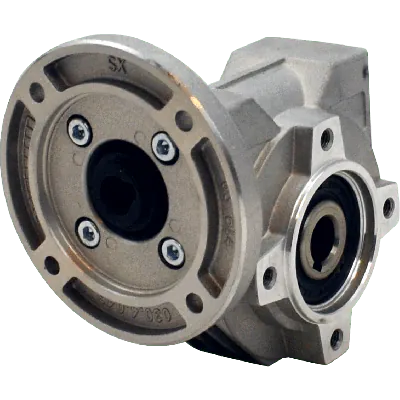

Hydro-Mec 030, snekkegear Ø14 SS hulaksel, 80:1, indgang 63B14, aluminium
HV80P030FB08I0-PB3-B-OFHydro-Mec 030, snekkegear Ø14 SS hulaksel, 80:1, indgang 63B14, aluminium er et kompakt snekkegear velegnet til præcise transmissionsløsninger. Enheden leveres med gearstørrelse: 030 og har en udvekslingsforhold: 80:1, hvilket giver lav udgangshastighed og højt moment. Gear input shaft: 11 mm og gear output shaft: 14 mm sikrer mekanisk kompatibilitet. Gearet er opbygget med GEARmateriale: Aluminium, som sikrer lav vægt og god termisk ledningsevne. Enheden anvender standard gear motor interface: 63B14. Derudover har gearet en effektivitet på 48%, BCD input: 75 mm og BCD output: 65 mm.
Specifikationer
Produktbeskrivelse
Downloads
1.489,00 kr.
Ordreproduceret
Forventet afsendelse:
Indlæser...
Tilbehør
Specifikationer
HS-Kode
84834025.000000
Materiale
Aluminium
Udveksling
80:1
BCD indgang
75
BCD afgang
65
Virkningsgrad (%)
48
Gear udgangsaksel (mm)
14
Gear indgangsaksel (mm)
11
Gear motorinterface
63B14
Gear størrelse
030
Udgangshastighed ved 1400 omdr.
17.5
Max udgangsmoment (Nm)
16
Max kW ind ved 1400 omdr.
0.06
Montageposition
B3
Olie
Mobil SHC Cibus 320 NSF H1
Producent
Hydro-Mec
Beskrivelse
Produkt: Hydro-Mec 030, snekkegear Ø14 SS hulaksel, 80:1, indgang 63B14, aluminiumAnvendelsesmuligheder, nøglefunktioner og fordele:
Effektivt udvekslingsforhold på 80:1, som leverer en output hastighed på blot 17,5 omdr./min. ved 1400 RPM indgang – ideelt til præcisionsstyring i langsomtgående applikationer som transportbånd, doseringssystemer og positionering.
Et maksimalt udgangsmoment på 16 Nm sikrer stabil drift i lav- til mellem-belastede tekniske installationer, f.eks. i maskinbygning, laboratorieudstyr og automatiseringsprocesser.
Aluminiumshus kombinerer lav vægt med effektiv varmeafledning, hvilket er essentielt i kompakte installationer, hvor plads og køling er begrænsede.
Skæreaksel i Ø14 mm SS hulaksel-version tillader direkte og pladsbesparende kobling til føreaksler, hvilket forenkler installation i trænge industrimiljøer.
Standardiseret 63B14 gearmotorinterface gør enheden kompatibel med et bredt udvalg af IEC-motorer og frekvensomformere, hvilket understøtter fleksibilitet og hurtig integration i eksisterende systemer.
Gearakslen har en diameter på 11 mm, som er robust nok til de fleste standard industrielle motorer med op til 0,18–0,37 kW.
Selv om gear-effektiviteten er 48 %, kompenseres dette af stabil gang og høj præcision – ideel til positioneringsopgaver eller drift, hvor motoromdrejningerne må dæmpes kraftigt uden at gå på kompromis med moment.
Snekkeprincippet i gearudvekslingen giver en mekanisk selvlåsende effekt i visse applikationer, som kan være ønskelig i anlæg, hvor modstand mod bakbevægelse er en fordel.
Effektivt udvekslingsforhold på 80:1, som leverer en output hastighed på blot 17,5 omdr./min. ved 1400 RPM indgang – ideelt til præcisionsstyring i langsomtgående applikationer som transportbånd, doseringssystemer og positionering.
Et maksimalt udgangsmoment på 16 Nm sikrer stabil drift i lav- til mellem-belastede tekniske installationer, f.eks. i maskinbygning, laboratorieudstyr og automatiseringsprocesser.
Aluminiumshus kombinerer lav vægt med effektiv varmeafledning, hvilket er essentielt i kompakte installationer, hvor plads og køling er begrænsede.
Skæreaksel i Ø14 mm SS hulaksel-version tillader direkte og pladsbesparende kobling til føreaksler, hvilket forenkler installation i trænge industrimiljøer.
Standardiseret 63B14 gearmotorinterface gør enheden kompatibel med et bredt udvalg af IEC-motorer og frekvensomformere, hvilket understøtter fleksibilitet og hurtig integration i eksisterende systemer.
Gearakslen har en diameter på 11 mm, som er robust nok til de fleste standard industrielle motorer med op til 0,18–0,37 kW.
Selv om gear-effektiviteten er 48 %, kompenseres dette af stabil gang og høj præcision – ideel til positioneringsopgaver eller drift, hvor motoromdrejningerne må dæmpes kraftigt uden at gå på kompromis med moment.
Snekkeprincippet i gearudvekslingen giver en mekanisk selvlåsende effekt i visse applikationer, som kan være ønskelig i anlæg, hvor modstand mod bakbevægelse er en fordel.
