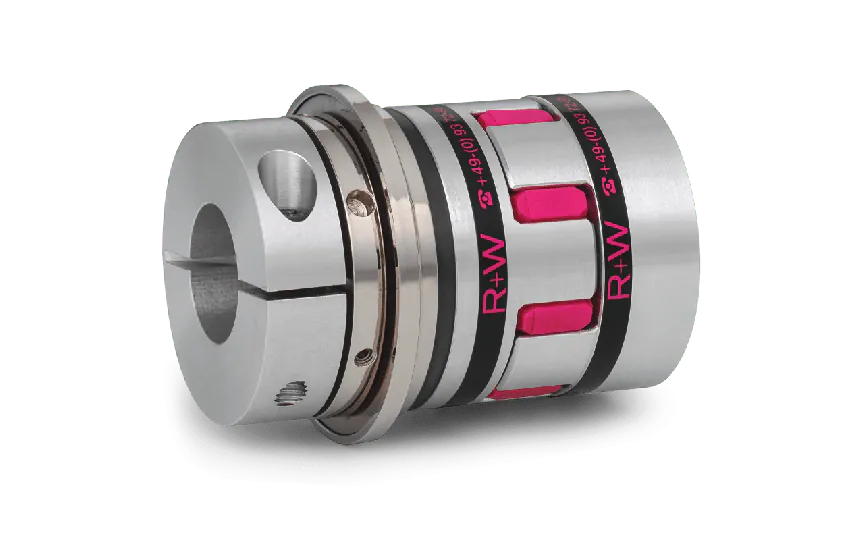

R+W ES2 10 A W sikkerhedskobling, justerbart område: 2-6 Nm, stål, aluminium og TPU
HV3020160502R+W ES2 10 A W sikkerhedskoblingen er en kompakt løsning til overbelastningsbeskyttelse, også kendt som en momentbegrænser eller overload clutch. Den er en del af ES2-serien fra R+W Antriebselemente GmbH, en tysk producent anerkendt verden over for præcisionskoblinger og sikkerhedskomponenter til krævende industrier.
Udført i stål, aluminium og TPU forener modellen styrke med lav vægt og gode dæmpningsegenskaber. Den har et justeringsområde på 2–6 Nm og et maksimalt moment på 25 Nm, hvilket gør den velegnet til lavmoment og præcisionsapplikationer. Med en længde på 60 mm og en ydre diameter på Ø45 mm er den ideel til kompakte installationer. Udstyret med både en Ø14 mm H7 boring (D1) og en Ø15 mm H7 boring (D2) giver den fleksible monteringsmuligheder og præcis akselpasning. Den svarer til koblingsstørrelse 10 og passer perfekt sammen med andre R+W komponenter.
Ordreproduceret
Forventet afsendelse:
Specifikationer
Beskrivelse
Nøglefunktioner:
- Funktionssystem: Enkeltstilling med automatisk genindkobling som standarddrift.
- Justeringsområde: Moment kan indstilles mellem 2 Nm og 6 Nm.
- Frakoblingsmoment: Momentbegrænseren kobler fra ved et forudindstillet moment på 5 Nm
Specifikationer:
- Type A elastomer med en shore hårdhed på 98 Sh D
- Temperaturområde fra -30 °C til +100 °C.
Design og materialer:
- Designet er to spændenav med hver en spændeskrue med konkave drivkæber og et sikkerhedssystem baseret på det fjederbelastede kuglespærreprincip.
- Sikkerhedssystem i hærdet stål sikrer holdbarhed og langvarig drift.
- Højstyrke spændenav af aluminium giver sikker fastgørelse og effektiv kraftoverførsel.
- Elastomer indsats lavet af slidstærkt og termisk stabil TPU for forbedret ydeevne og forlænget levetid.
Borespecifikationer:
- Boring D1: Ø15mm H7
- Boring D2: Ø14mm H7
