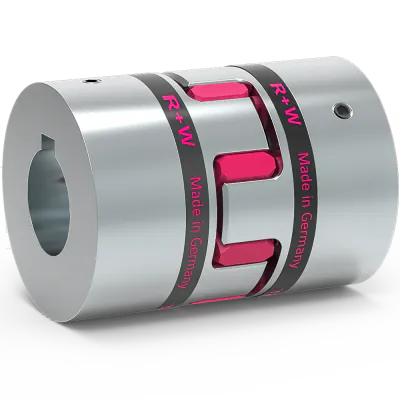

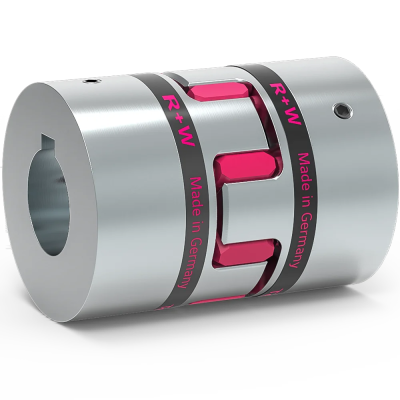

Nøglefunktioner:

• Høj koncentricitet: EK1 koblingen sikrer nøjagtig justering mellem de drivende og drevne aksler, hvilket minimerer fejljusteringsrelaterede problemer.
• Lavt slør (notgang): Det enkle notgangs design reducerer sløret, hvilket giver forbedret reaktionsevne og effektiv kraftoverførsel.

Specifikationer:

• Elastomer type: Type A elastomer med en shore hårdhed på 98 Sh D.
• Temperaturområde: Koblingen kan fungere i temperaturer fra -30 °C til +100 °C.

Design og materialer:

• To koncentrisk bearbejdede nav: Koblingen har to nav, der er bearbejdet med præcision for at sikre optimal koncentricitet og jævn drift.
• Buede kæber og kilegange: De krumme kæber øger fleksibiliteten og minimerer stresskoncentrationer, mens notgangene sikkert overfører drejningsmoment mellem navene.
• Pinolskruer: Koblingen inkluderer pinolskruer for at give ekstra stabilitet og forhindre glidning under drift.
• Højstyrke aluminiumsnav: Navene er konstrueret af højstyrke aluminium, hvilket sikrer holdbarhed og modstandsdygtighed over for slid.
• Slidfast termisk stabil TPU-elastomerindsats: Elastomerindsatsen er lavet af et slidbestandigt termoplastisk polyurethan (TPU) materiale, der giver lang levetid og stabilitet.

Borespecifikationer:

• Boring D1: Ø20mm H7
• Boring D2: Ø15mm H7
• Notgang: DIN 6885
• Pinolskrue: DIN 916
