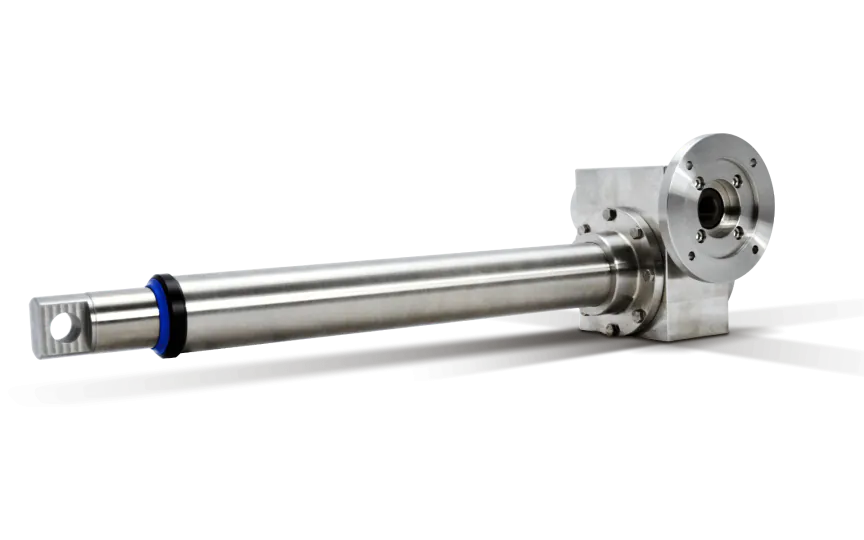

BJ-Gear, Aktuator, Rustfrit Stål Syrefast, IP69K, Konfigurerbart

4XX-AKSS

BJ-Gear rustfri stål aktuator – Syrefast er en modulopbygget og konfigurerbar elektrisk lineær aktuator, udviklet til applikationer hvor hygiejne, robusthed og præcis lineær bevægelse er afgørende. Aktuatoren er baseret på et snekkegear med trapezspindel og leverer ensartet aksial bevægelse samt en belastningskapacitet på op til 29,4 kN i standardudførelser.

Da aktuatoren er fuldt elektrisk, anvendes der ingen hydrauliske væsker, hvilket eliminerer risikoen for lækage og forurening. Dette gør løsningen særligt velegnet til fødevare-, drikkevare- og farmaceutiske produktionsmiljøer, hvor ren drift og høj hygiejnestandard er påkrævet.

Aktuatoren er fremstillet udelukkende i rustfrit stål (EN 1.4301 / AISI 304) og udviklet i overensstemmelse med EN 1672-2 for hygiejnisk design. Den er IP69K-klassificeret, hvilket muliggør højtryks- og højtemperaturrengøring fra alle retninger.

Det modulære design giver mulighed for tilpasning til specifikke behov, herunder slaglængder (standard op til 600 mm, længere efter forespørgsel), motorstørrelser, gearudvekslinger og forskellige tilslutninger (gaffel, led, udvendigt gevind m.m.). Konstruktionen sikrer driftssikkerhed ved overbelastning, kompakt integration og nem rengøring – kombineret med høj fleksibilitet.

Prices from

Fra 8.501,00 kr.

Ex. moms og lev. omk. tillægges

Beskrivelse

En elektrisk lineær aktuator anvendes primært i applikationer, hvor der er behov for intermitterende aksial bevægelse og præcis positionering. Sammenlignet med hydrauliske og pneumatiske cylindre er elektriske aktuatorer et effektivt og hygiejnisk alternativ, da de kan tilsluttes direkte til elektriske styresystemer og ikke kræver brug af trykmedier.

Da aktuatoren er fuldt elektrisk, anvendes der ingen hydrauliske væsker eller trykluft, hvilket eliminerer risikoen for lækage og forurening. Kombineret med den syrefaste rustfri stålkonstruktion er løsningen særligt velegnet til fødevare-, drikkevare- og farmaceutiske miljøer, hvor ren drift og kemisk resistens er afgørende. Samtidig opnås en ensartet og kontrolleret hastighed over hele belastningsområdet, hvilket ikke altid er muligt med hydrauliske eller pneumatiske løsninger.

Den dynamiske træk- og trykkraft for standardprodukter er op til 28,23 kN, mens højere kræfter kan opnås via kundetilpassede løsninger.

Aktuatorer med trapezspindel
Denne type aktuator har en enkel og robust konstruktion, baseret på BJ-Gears snekkegear, hvorpå der er monteret cylindriske rør i syrefast rustfrit stål samt en indvendigt gevindskåret spindel. Trapezspindlen giver høj belastningsevne, selvholdende egenskaber og stabil positionering.

Ved anvendelse af kuglespindel kan der opnås lineære hastigheder på op til ca. 2800 mm/min i standardudførelser. Højere hastigheder og specialløsninger kan leveres via kundetilpassede konfigurationer.

Beskyttelse
Den rustfri stål aktuator er IP69K-klassificeret, hvilket muliggør rengøring med højtryks- og højtemperaturvand fra alle retninger, herunder eksponering for aggressive og syreholdige rengøringsmidler. Under IP69K-testen sprøjtes aktuatoren med vand i vinklerne 0°, 30°, 60° og 90° i 30 sekunder pr. position, fra en afstand på 10–15 cm. Vandtemperaturen er minimum 80 °C, og vandmængden er 14–16 liter pr. minut. Aktuatoren er samtidig monteret på et drejebord, der roterer med 5 omdrejninger pr. minut.

Denne beskyttelsesklasse forudsætter samtidig en høj støvtæthed, hvilket samlet giver IP69K-betegnelsen, som er særligt udbredt og anerkendt i fødevareindustrien.

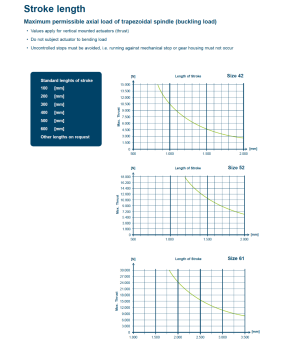

Maksimal tilladelig aksial belastning
Den maksimalt tilladelige aksiale belastning på trapezspindlen (knæklast) afhænger af slaglængde og konfiguration, som illustreret nedenfor.
